przy dużym ką-
cie patrzenia
na ekran.
Czujnik wykrywający obecność
użytkownika przed monitorem
automatycznie przełącza moni-
tor w tryb oszczędzania energii,
kiedy użytkownik odchodzi od
monitora i przywraca normalny
tryb pracy po jego powrocie.
Wbudowany kalibrator umoż-
liwia szybkie sprawdzenie zgod-
ności wyświetlanych obrazów
z trybem Dicom 3.0 part 14. Na
sale operacyjne dostępna jest
wersja z panelem ochronnym.
Opisane rozwiązanie RX430
świetnie nadaje się jako całościo-
wa stacja opisowa dla badań kla-
sycznej RTG, rekonstrukcji TK czy
MRI. Doskonale poradzi sobie
z analizą PET/CT na jednym ekra-
nie. Tryb portretowy umożliwia
pracę z obrazami kości długich.
Więcej informacji o rozwiąza-
niach EIZOdlamedycyny znajduje
się na stronie www.eizo.pl.

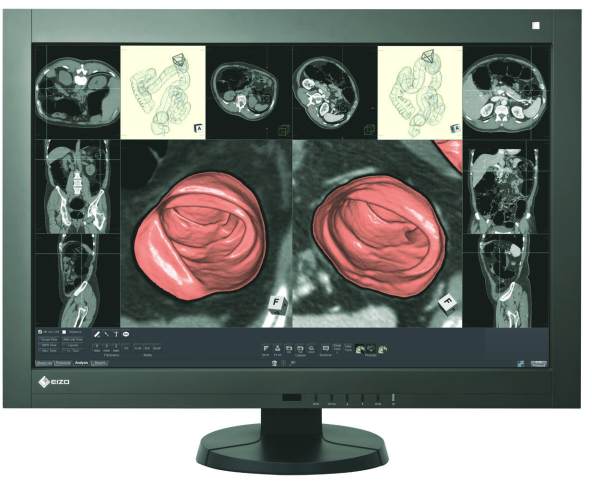

EIZO RadiForce RX430
– przełom w obrazowaniu medycznym
Jan Siwek
www.eizo.pl
Dystrybutorem monitorów EIZO w Polsce jest firma Alstor Sp. J.
Jeszcze kilkanaście lat temu czarno-białe obrazy
radiologiczne oglądane były na negatoskopach. Od
lat 90-tych obrazy w postaci cyfrowej z urządzenia
badawczego są dostarczane na stacje lekarskie,
gdzie dokonuje się ich oceny.
We współczesnej radiologii znany jest problem
jednoczesnego wyświetlania na ekranie monitora
obrazów kolorowych oraz monochromatycznych.
Oba typy obrazów wymagają różnej tonacji barw do
zachowania wiarygodności odwzorowania informacji
medycznej. Dla obrazów monochromatycznych zasa-
dy te określone są przez standard DICOM 3.0 Part 14,
natomiast kolory powinny być wyświetlane zgodnie
z krzywą Gamma 2.2. Problem pojawia się więc wmo-
mencie, kiedy oba typy obrazów chcemy wyświetlić
w tym samymmomencie na jednym panelu monitora.
Zarówno monochromatyczny standard odwzorowa-
nia, jak i kolorowy wprowadzają tak znaczące znie-
kształcenie przeciwnej części obrazu, iż nie nadają się
one do jakiejkolwiek oceny jednocześnie. Do tej pory
jedynym rozsądnym rozwiązaniem było wyświetlanie
obrazu DICOM na monitorze monochromatycznym,
a kolorowych na monitorze kolorowym.
Japońska firma EIZO, producent najwyższej jakości
monitorówmedycznych, wprowadziła na rynek panel Ra-
diForceRX430–pierwszyna świecie, którymożewyświe-
tlać obrazy kolorowe i monochromatyczne jednocześnie
zdostosowanymi indywidualniekrzywymi gamma.
Opatento-
wana przez
EIZO funkcja
Hybrid Gam-
ma znajduje
obszary mo-
noch roma -
tyczne,które
wyświetlane
są zgodnie ze standardem DICOM 3.0 Part
14, oraz fragmenty kolorowe obrazów wy-
świetlane zgodnie z krzywą Gamma 2.2.
Nawet dynamiczna zmiana proporcji wyświetlanych
obrazów automatycznie wygeneruje odpowiednie
zmiany na panelu obrazowania. Każdy z obrazów wy-
świetlony jest z odpowiednią tonacją barw, co umoż-
liwia lekarzowi postawienie wiarygodnej diagnozy
w oparciu o część DICOM,
ale korzystając z bardzo
pomocnych rekonstrukcji
kolorowych.
Standardowo do oceny
diagnostycznej powinny
być użyte dwa monitory
2 MP. Aby sprostać tym
założeniom, RX430 został wyposażony w panel o roz-
dzielczości 4 MP. Monitor zajmuje mniej miejsca niż
dwa monitory, a jest bardziej funkcjonalny, gdyż ob-
szar mono i kolorowy można w aplikacji definiować
dowolnie. Rozdzielczość 4 MP udostępnia taką samą
przestrzeń ekranu, jaką mają dwa monitory 2 MP usta-
wione w trybie portretowym, z pominięciem zbęd-
nych ramek. Dodatkowo część aplikacji, gdzie znajdują
się miniaturki zdjęć pacjenta czy menu aplikacji, nie
muszą być podświetlane zgodnie z wymogami DICOM,
dzięki czemu oczy niemęczą się tak szybko.
Szerokie kąty widzenia ominimalnymprzesunięciu
odcieni, pozwalają dokonywać oceny obrazu nawet

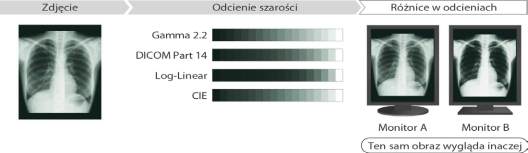

Rys. 1
Obrazy wyświetlane w skali szarości
