w użyciu i ułatwia jego czyszczenie. Unifikacja w projekcie
obejmująca również urządzenia peryferyjne przyczyniła się także
do wygranej przez DEVO II nagrody Good Design Award 2014,
zarówno za innowacyjnoś , jak i wspaniały wygląd (Rys. 2).

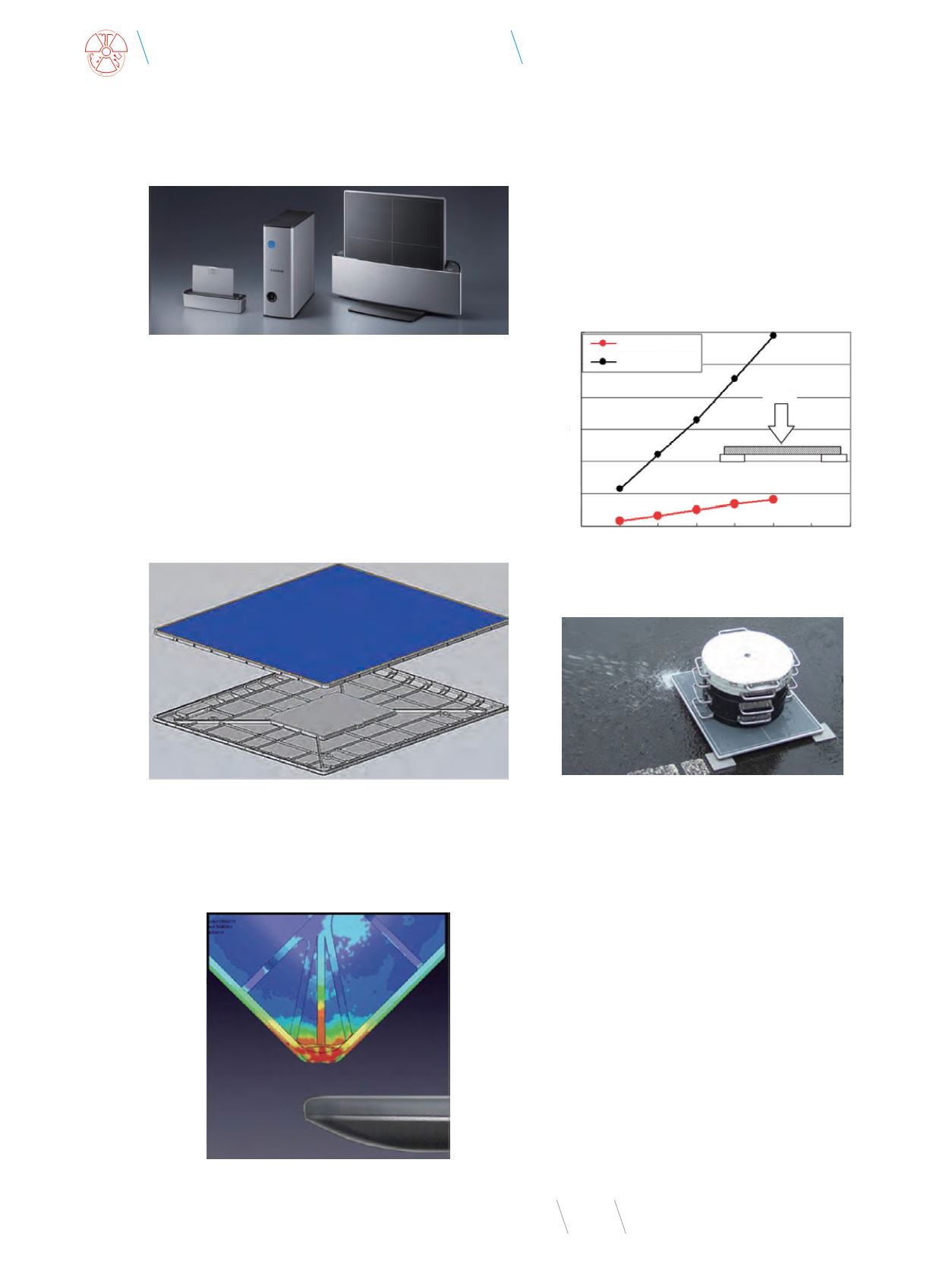

Rys. 2
Innowacyjna konstrukcja i ujednolicenie urządzeń peryferyjnych
Połączenie wytrzymałości i odporności
na wodę w najlżejszej na świecie obudowie
W obudowie DEVO II zastosowano strukturę muszli (Rys. 3).
Wykorzystanymateriał jest lekkim, bardzowytrzymałymstopem
magnezu oraz – dzięki zastosowaniu żeber usztywniających
strukturę podczas odlewu – wytrzymałoś obudowy została
znacząco zwiększona.
Ponadto poprzez zmianę i przeprojektowanie słabych
punktów odkrytych dzięki dynamicznej analizie i precyzyjnej
metodzie elementów skończonych (Rys. 4) udało się uzyska
najlżejszy korpus o wadze 1,5 kg (c24i) i wysokiej wytrzymałości.
Wszczególnościpoprawionazostałaodpornoś naodkształcenia
pod wpływem obciążeń, która w nowej konstrukcji wynosi jedną
szóstą wartości w poprzednich modelach. Tym samymDEVO II jest
przydatna do przenośnego obrazowania w niestabilnej pozycji,
np. na noszach, w karetce lub na intensywnej terapii (Rys. 5).
Oprócz tego łączenia na obudowie są uszczelnione, co zapewnia
zwiększoną niezawodnoś , a także klasę wodoodporności na
poziomie IPX6 (odpornoś na silne strumienie cieczy z różnych
kierunków) nawet przy znaczącym obciążeniu. Pozwala to na
stosowanie urządzenia na zewnątrz, np. w miejscach katastrof,
oraz czyszczenie bieżącą wodą po każdym użyciu (Rys. 6).
Antybakteryjna konstrukcja dzięki
zastosowaniu powłoki FUJIFILM HYDRO AG
Po raz pierwszy w kasetach DR, wDEVO II zastosowano powłokę
antybakteryjną na całej powierzchni obudowy. Powłokę tę
wytworzono w oparciu o cząsteczki srebra oraz technologię
precyzyjnego krycia (wykorzystywaną przez FUJIFILM
w obszarze foto) w kombinacji z najnowszą technologią HYDRO
AG wykorzystującą doświadczenie firmy Toyama Chemical Co.,
Ltd w dziedzinie mikrobiologii.
Na ogół w powłokach antybakteryjnych na bazie srebra
cząsteczki wiążące czynniki antybakteryjne nie posiadają
właściwości hydrofilowych. W związku z tym jedynie zewnętrzna
warstwa powłoki antybakteryjnej reaguje na wilgo , która nie
może przedosta się do wewnętrznych struktur powłoki co
powoduje wymywanie się jonów srebra. W przeciwieństwie
do tego, w powłoce HYDRO AG stosuje się spoiwo
hiperhydrofilowe, które powoduje, że w reakcję z wilgocią
12
DEVO II
DEVO I
10
8
Obciążenie
6
4
2
0
0
20
40
60
80
100
120
140
Obciążenie (kgf)
Przemieszczenie (mm)
Rys. 3
Kształt muszli ze stopu magnezu
Rys. 4
Symulacja MES (metody elementów skończonych) zniszczenia przez upadek
Rys. 5
Porównanie odkształceń DEVO II z poprzednim modelem
Rys. 6
Test odporności na wodę podczas obciążenia (100 kgf)
