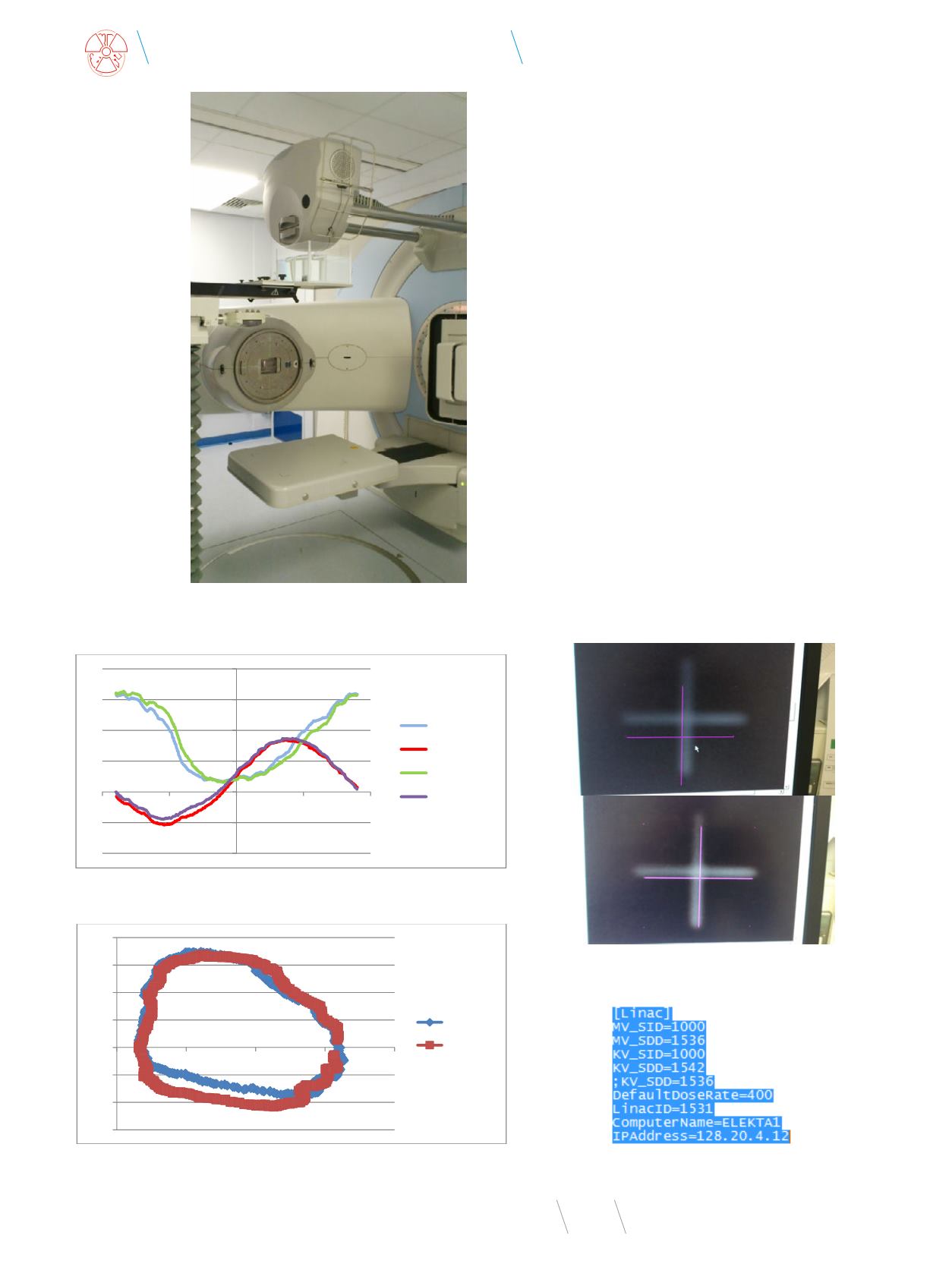

Rys. 4
Układ do kalibracji wzmocnień detektora obrazowego
Źródło: Własne.
skorygowano manualnie o +0,8 (Rys. 5, 6), co skutkowało po-
prawieniem rozdzielczości przestrzennej dla MFOV z 2 lp/cm
do 4 lp/cm. Korekcja została wykonana ze względu na kompen-
sację rzeczywistego położenia „centrum” detektora dla MFOV
względem osi wiązki. Wartoś korekcji ustalono na podstawie
obrazów filtra CAL1 (Rys. 7) wykonanych dla pięciu kątów poło-
żenia gantry (0, 90, -90, 180, -180) (Rys. 7). Powtórzenie projekcji
dla 180 i -180 stopni wynika z braku pełnej symetrii korekcji, jak
można to zobaczy na wykresach
flexmap
(Rys. 5, 6). Idea znale-
zienia korekcji
flexmap
opiera się na znalezieniu stałej wartości
liczbowej będącej miarą przesunięcia, którą należy wykona , aby
zbliży się/zoptymalizowa ją względem piksela reprezentujące-
go środkowe położenie detektora dla poszczególnych FOV dla
wszystkich położeń gantry (np. dla SFOV jest to piksel o koor-
dynatach (512,512)). Optymalizacja ta wynika z bardzo ścisłego
zdefiniowania w algorytmie rekonstrukcji wzajemnego poło-
żenia panelu obrazowego i osi wiązki RTG zarówno w kierunku
lateralnym, wzdłużnym, jak i odległości ogniska lampy RTG do
powierzchni detekcji (algorytm jest bardzo restrykcyjnym w tym
zakresie). Każde nieskorygowane odstępstwo natychmiast skut-
kuje w jakości obrazowania i rekonstrukcji, co zostało udowod-
nione w całym procesie analizy przypadku.
W wyniku podjętych działań poprawiono jakoś obrazowa-
nia dla MFOV, ale problem rekonstrukcji dla wszystkich FOV
pozostał. Na podstawie następnych konsultacji z serwisem, wy-
konane zostały testy przy różnych ustawieniach SDD, wartości
‐2
‐1
0
1
2
3
4
‐200
‐100
0
100
200
X_CC (mm)
Y_CC (mm)
X_CW (mm)
Y_CW (mm)
‐1,5
‐1
‐0,5
0
0,5
1
1,5
2
0
1
2
3
4
CW [mm]
CC
Rys. 5
Flexmap, MFOV
Źródło: Własne.
Rys. 6
Flexmap, MFOV, płaszczyzna (X, Y)
Źródło: Własne.
Rys. 7
Obraz projekcji CAL1 dla dwóch kątów położenia gantry
Źródło: Własne.
Rys. 8
Przykład fragment pliku sri.ini, wartości SDD
Źródło: Własne.
