tego zmienianym nieustannie przez wzmacniacze gradientowe,
oraz w polu emisji wzmacniacza RF o mocy kilkunastu, a nawet
kilkudziesięciu kW. Z drugiej strony ADC musi być całkowicie
transparentny dla systemu MR, nie może powodować artefak-
tów poprzez interferencje z sygnałami radiowymi i/lub zakłóca-
nie jednorodności pola magnetycznego. Zaletą rozwiązania jest
jego uniwersalność. Raz opracowany, zminiaturyzowany prze-
twornik ADC oparty o wyspecjalizowany układ scalony, może
być wykorzystywany we wszystkich cewkach.
Czy inwestycja w dStream
jest opłacalna?
Poprzez opłacalność rozumiemy nie tylko aspekt finansowy
i ekonomiczny. W obrazowaniu diagnostycznym mamy do czy-
nienia z szeregiem parametrów nie zawsze dających przeliczyć
się wprost na pieniądze. Jednym z nich jest na przykład bezpo-
średni wpływ skuteczniejszej diagnostyki obrazowej na finalne
koszty leczenia pacjenta. Skupmy się więc na sprawach bardziej
wymiernych i policzalnych.
Użytkownicy systemów dStream otrzymują systemy „Channel
free”. Oznacza to możliwość podłączenia do systemu dowolnej
liczby elementów odbiorczych i korzystania z nich jednocześnie
bez ograniczeń. Kanałowość w tradycyjnymujęciu fizycznej moż-
liwości systemu do akwizycji sygnału z określonej liczby elemen-
tów odbiorczych nie obowiązuje systemów cyfrowych dStream.
We wszystkich systemach dStream standardowo oferowane są
cewki pozwalające na badania z bardzo wysoką liczbą elemen-
tów odbiorczych. W badaniach ośrodkowego układu nerwowe-
go mamy dostępne 52 elementy do jednoczasowego wykorzy-
stania, w badaniach tułowia 32 elementy, a w badaniach całego
tułowia (opcja) aż 108 elementów.
Często parametr kanałowości
sprowadzany jest mylnie do pa-
rametru, który można by określić
mianem „liczby elementów w polu
obrazowania”. Bierze się to z przy-
zwyczajenia do ograniczeń techniki
analogowej w MR i wynikających
z tego błędnych założeń. Pierw-
szym z nich jest ograniczenie obsza-
ru pracy modułu odbiorczego RF
do pola widzenia rezonansu. Sygnał
RF z ciała pacjenta rozchodzi się we
wszystkich kierunkach równocze-
śnie i techniczna możliwość wyła-
pywania tego sygnału również poza
polemwidzenia znakomicie poprawia jakość obrazowania, szcze-
gólnie dla anatomii leżących na skraju pola widzenia (w osi z).
Doskonałą ilustracją jest demonstracja pracy układu RF w bada-
niach naczyniowych całego ciała i różnice w doborze elementów
aktywnych cewek w ujęciu tradycyjnym (analogowym), gdzie
nie mamy fizycznej możliwości zastosowania wyższej liczby
elementów, oraz cyfrowym, gdzie system, nie posiadając limitu
Rys. 5
Ilustracja przedstawia różnice w działaniu systemu analogowego i cyfrowego dStream. W systemie dStream dostępne kanały wykorzystywane są w obrazowaniu
anatomii (w polu widzenia oznaczonym niebieskimi liniami) przy zastosowaniu większej liczby elementów cewek niż w systemie analogowym. Wpływa to na poprawę jakości
obrazu dzięki wyższej wartości SNR.

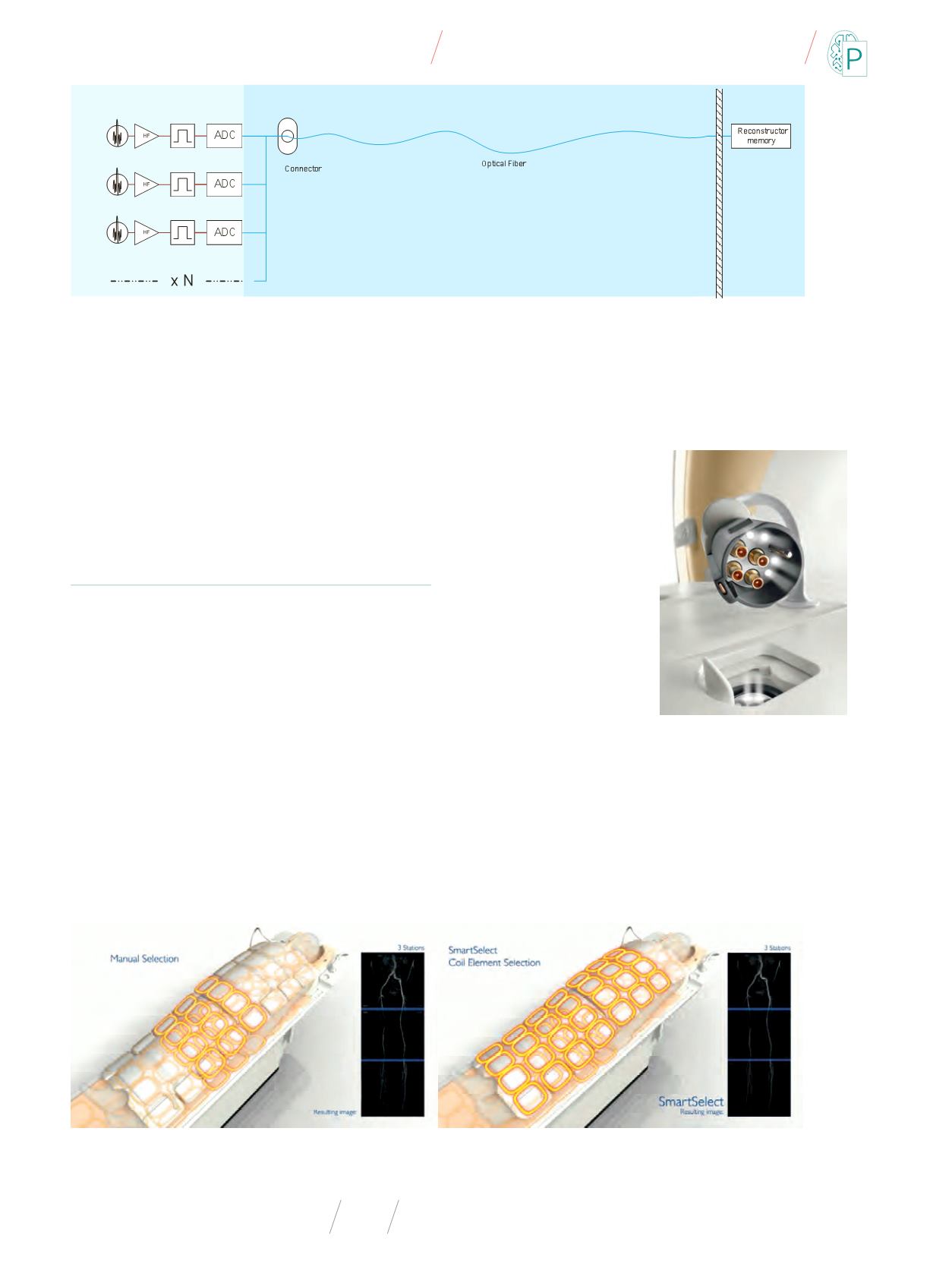

Rys. 4
Architektura cyfrowa dStream. Każda cewka ma indywidualny przetwornik ADC, a sygnał pochodzący z cewek w formie cyfrowej przesyłany jest do rekonstrukcji.
Rys. 6
Wtyk cyfrowy dStream
