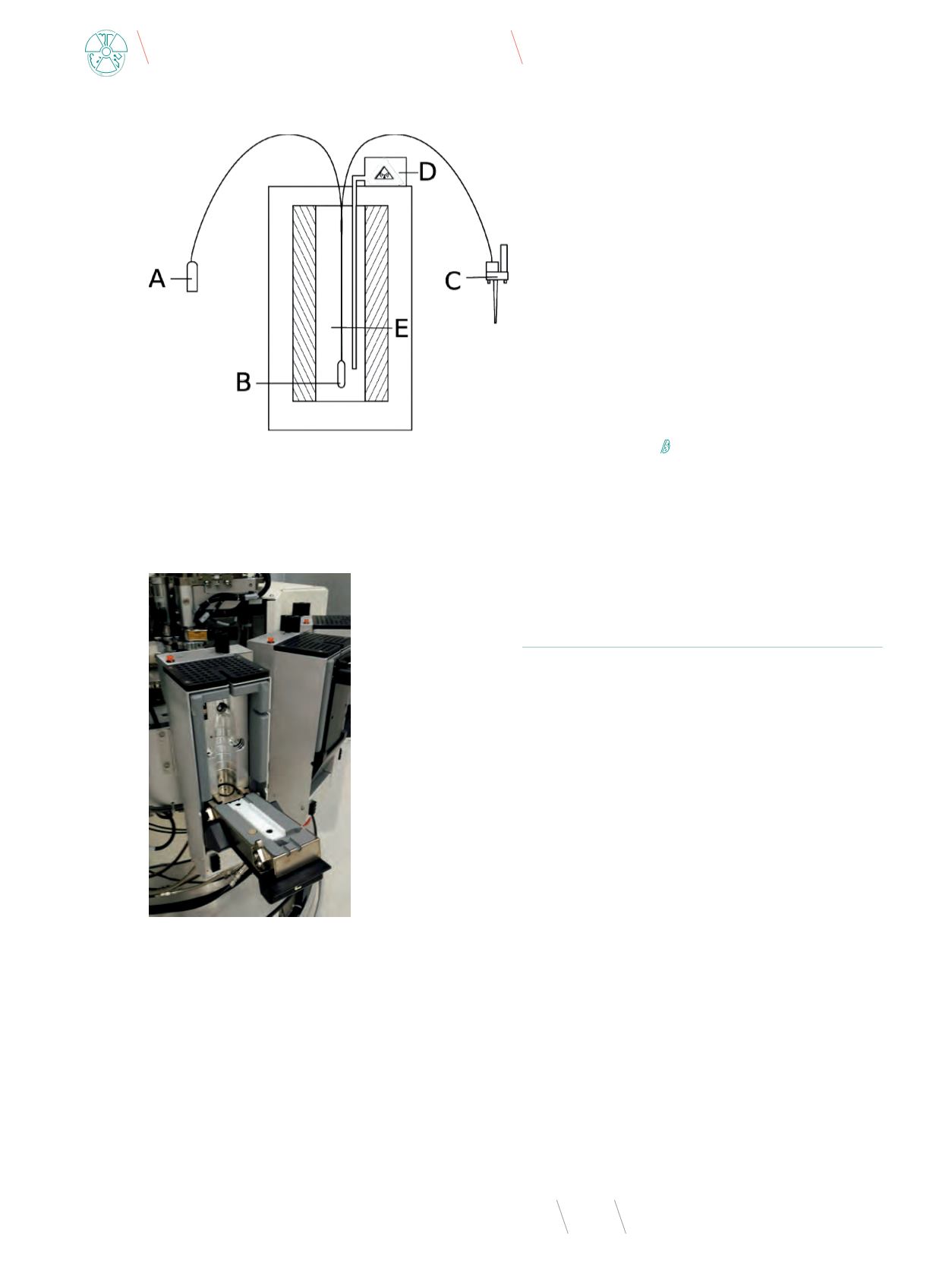

Rys. 4
Schemat hiperpolaryzatora z umieszczoną wewnątrz próbką związku kon-
trastującego. Próbka (B) zostaje umieszczona w hiperpolaryzatorze (E). W komorze
hiperpolaryzatora zapewnione są warunki kriogeniczne (~1 K). Na próbkę działa
silne pole magnetyczne (>>1 T). Do komory dostarczane jest promieniowanie mikro-
falowe (D) poprzez falowód. Po zakończeniu procesu polaryzacji przez próbkę prze-
puszczane jest gorące medium dysolucyjne (A). Rozcieńczony kontrast otrzymuje się
w odbiorniku (C), w którym jest poddawany kontroli jakości.
Nasz zespół pracujący nad wdrożeniem tej metody wykonał
polaryzację kilkunastu próbek pirogronianu, przygotowanego
w warunkach niesterylnych. Proces przebiegał w temperatu-
rze 0,8 K, w polu magnetycznym o indukcji 5 T. W tych warun-
kach stopień magnetyzacji elektronów jest bliski 1. W trakcie
prac uzyskano blisko dwudziestokrotną poprawę wzmocnienia
stosunku sygnału do szumu; w pierwszych próbach wzmocnie-
nie SNR wynosiło 5,4, w ostatnich 95,1. Średni czas polaryzacji
w tym okresie wynosił 1,5 godziny. W trakcie prac dokonano
polaryzacji próbek pirogronianu o objętości 0,5 i 1 ml. Proces
polaryzacji kontrastu, mimo że jest automatyczny, wymaga do-
brego przygotowania personelu i dochowania dużej staranności
w wykonywaniu kolejnych czynności.
Badanie metodą rezonansu magnetycznego stanowi aktual-
nie jedną z najdokładniejszych metod obrazowania. Wprowa-
dzenie kontrastów hiperpolaryzacyjnych może zapewnić zna-
czącą pozycję MRI w obrazowaniu nie tylko morfologicznym, ale
również molekularnym
