kanałów, dobiera je spośród wszystkich dostępnych, analizując
oczywiście wpływ poszczególnych elementów odbiorczych na
sygnał RF. Drugim założeniem jest pochodząca ze znajomości
systemów analogowych świadomość ograniczonej liczby kana-
łów odbiorczych w systemie MR i przez to brak możliwości jed-
noczasowego wykorzystania większej liczby elementów cewek
niż liczba kanałów odbiorczych rezonansu. I tak dla przykładu:
w systemie MR o 16 kanałach odbiorczych cewka 33 kanałowa
będzie wykorzystywana w ograniczony sposób. Jednocześnie
może pracować 16 elementów aktywnych cewki. W systemie cy-
frowymwszystkie podłączone elementy odbiorcze cewek mogą
być aktywne jednocześnie.
Kolejną oczywistą zaletą
systemu cyfrowego dStre-
am jest podniesienie sto-
sunku sygnał – szum do 187
dB. Jest to możliwe dzięki
skróceniu drogi analogowej
sygnału do dystansu liczo-
nego w milimetrach. Wyjścia
cewek RF są światłowodowe,
a sygnału optycznego w żad-
nym stopniu nie zakłócają
i nie degradują pole magne-
tyczne i sygnały wzmac-
niaczy nadawczych RF. Do
podwyższania wartości SNR
przyczynia się również brak
multiplekserów w układzie
odbiorczym rezonansu. Wszystkie elementy, niezależnie od ich
liczby, pracują cały czas, bez przełączania. Wyższy SNR ma bez-
pośredni wpływ na szybkość i jakość obrazowania.
Porównując systemy analogowe i cyfrowe, trudno pominąć
ich cechy fizyczne i ergonomię. Z natury digitalizacja idzie w pa-
rze z miniaturyzacją. Nie inaczej jest z techniką cyfrową MR.
Cewki systemów wyposażonych w dStream są lżejsze i mniejsze
objętościowo od swoich analogowych odpowiedników. Wynika
to z zastąpienia analogowych elementów elektronicznych ce-
wek, budowanych z elementów dyskretnych o bardzo rygory-
stycznie dobieranych parametrach (konieczność precyzyjnego
dostrojenia do częstotliwości pracy), cyfrowymmodułem z ukła-
dem scalonym odpowiedzialnym za przetwarzanie sygnału z for-
my analogowej na cyfrową.
Patrząc na wtyk cewki dStream, rzuca się od razu jego uprosz-
czona w stosunku do analogowych wtyków budowa. Brak jest
indywidualnych pinów wyprowadzających sygnał RF, mamy je-
dynie 4 piny zasilające i fotodiody przesyłające sygnał RF drogą
optyczną. Wtyczki mają zwartą budowę i są praktycznie nie-
zniszczalne. Awarie wtyków analogowych są jednymi z najczęst-
szych zdarzających się wMR, a z racji mechanicznego charakteru
nie zawsze są objęte gwarancją czy też kontraktem serwiso-
wym. Technikom niezwykle odpowiadają okrągłe wtyki cewek
dStream.
dStream – rewolucja czy ewolucja?
Portfolio systemów cyfrowych MR Philips stale się powiększa.
Nie ogranicza się ono w tej chwili jedynie do nowych systemów.
Praktycznie każdy system rezonansu magnetycznego Achieva
czy Intera (1.5T i 3.0T) może być rozbudowany o system cyfrowy
dStream i jest to interesująca alternatywa dla klientów zastana-
wiających się nad wymianą systemu na nowy. Upgrade obejmuje
wymianę modułu odbiorczego RF, stołu (na stół z wbudowaną
cewką cyfrową o zakresie pokrycia 200 cm) oraz cewek. Choć
cena rozbudowy do dStream jest wysoka, jest to zdecydowanie
opłacalna inwestycja. Rozbudowa odbywa się bez jakichkolwiek
prac adaptacyjno-budowlanych, demontażu klatki Faradaya
i wymiany magnesu, nie ma konieczności rozbierania ścian ele-
wacyjnych i przygotowania drogi transportowej. Sam upgrade
zajmuje około tygodnia czasu, podczas gdy procedura wymiany
rezonansu (wyprowadzenie starego i wprowadzenie nowego)
może zająć około miesiąca. Finalnie, po rozbudowie, klienci
otrzymują system cyfrowy z najnowszą platformą oprogramo-
wania w bardzo atrakcyjnej cenie i bez uciążliwej przebudowy
pracowni MR.
W roku 2016 aż 80% systemów MR wyprodukowanych przez
Philips będzie systemami cyfrowymi wyposażonymi w szeroko-
pasmową technologię cyfrową dStream. Podobnie jak w innych
dziedzinach życia, również w rezonansie magnetycznym nie ma
odwrotu od przejścia na technikę w pełni cyfrową.
Zainteresowanych szczegółowymi informacjami na temat
technologii dStream odsyłam do obszernej publikacji „
dStre-
am Architecture
” umieszczonej na stronie internetowej pod
adresem:
/
mri/technology/dStream/assets/digital-revolution-in-MRI.PDF
(Zamiast przepisywać adres, można wpisać w oknie dowolnej prze-
glądarki internetowej: „philips dstream white paper” lub skorzystać
z adresu zapisanego w kodzie QR.)

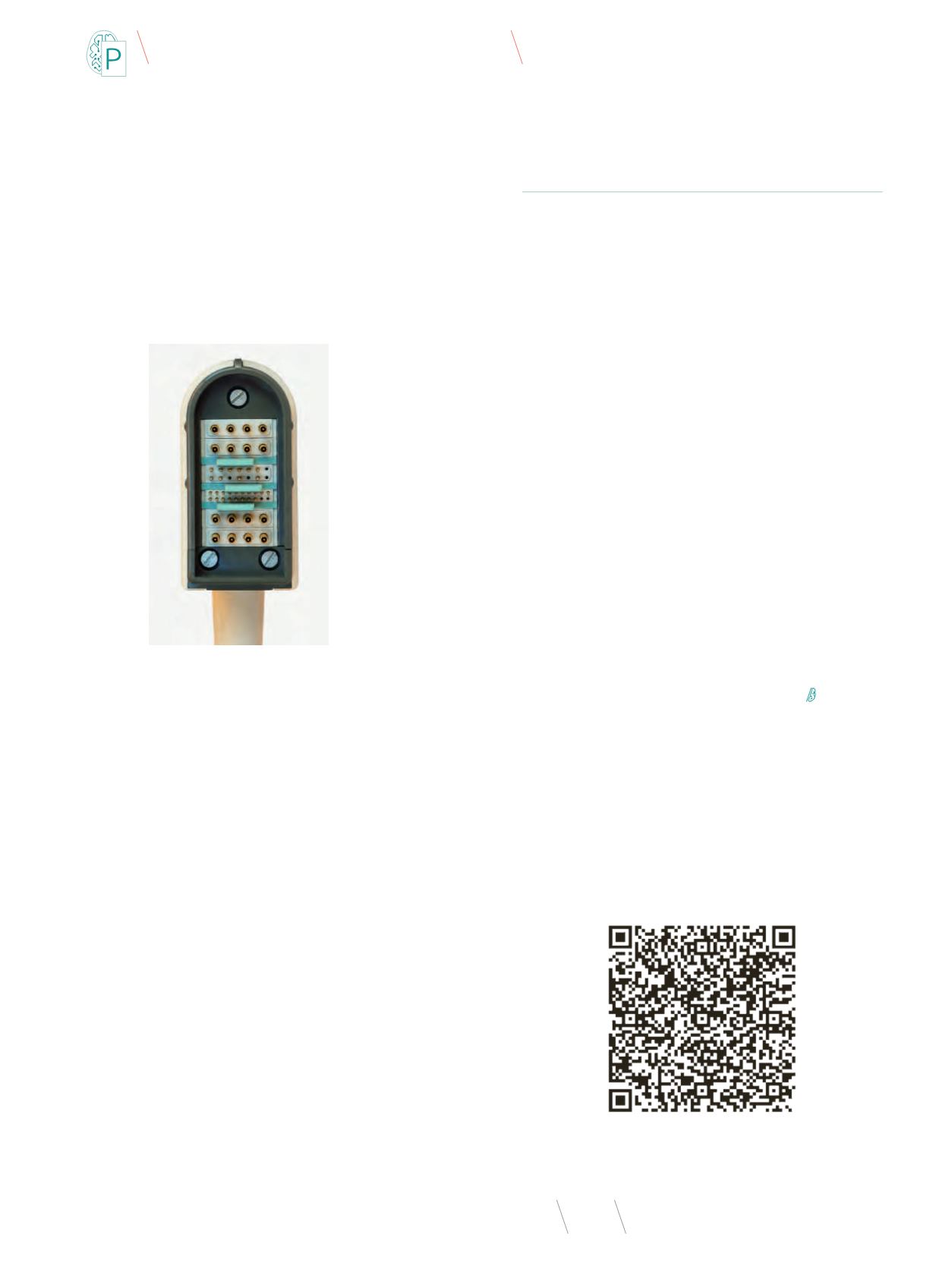

Rys. 7
Wtyk cewki analogowej
