przedstawiono na rysunku 8. Ziarnistość obrazu z wykorzysta-
niem techniki poprawy ziarnistości (Rys. 8c) uległa zdecydowa-
nej poprawie w porównaniu z obrazami sprzed obróbki (Rys.
8a). Co więcej, ponieważ struktura obiektu nie jest widoczna
na zdjęciu po redukcji składowej szumu (Rys. 8b) staje się oczy-
wiste, że technika poprawy ziarnistości nie pogarsza składowej
promieniowania.
Szacowanie ilościowe przy użyciu
wskaźników fizycznych
Kontrast
Jak zostało zilustrowane na rysunku 9, kontrast mierzony jest
przy użyciu akrylowego fantomu o grubości 1 cm. W celu sy-
mulowania różnych typów budowy ciała fantomy poddano
promieniowaniu po umieszczeniu ich pomiędzy akrylowymi
obiektami rozpraszającymi. Kontrast określany jest jako róż-
nica pomiędzy średnią gęstością (a) sekcji bazowej fantomu
a średnią gęstością (b) sekcji otworu powietrznego. Wyniki tych
pomiarów przedstawiono na rysunku 10. Po-
zioma oś wykresu przedstawia całkowitą gę-
stość akrylowych elementów okrywających
fantom, podczas gdy oś pionowa pokazuje
kontrast fantomu. Wykres pokazuje, że Wir-
tualna kratka różnie oblicza ilość promienio-
wania rozproszonego w zależności od gęsto-
ści obiektu, co wyraźnie wpływa na poprawę
kontrastu do poziomu, który można by osią-
gnąć z wykorzystaniem kratki fizycznej.
Ziarnistość
Wyniki pomiarów ziarnistości przy użyciu
akrylowego fantomu przedstawiono na
rysunku 11. Ze względu na to, że porówna-
nie oparte jest na grubości obiektu, daw-
ka promieniowania ustawiona jest tak, by
dawka promieniowania przechodzącego
przez obiekt była stała (5 mR). Oś pozioma
wykresu przedstawia grubość akrylowych
obiektów, pomiędzy którymi znajduje się
fantom. Oś pionowa wykresu przedstawia

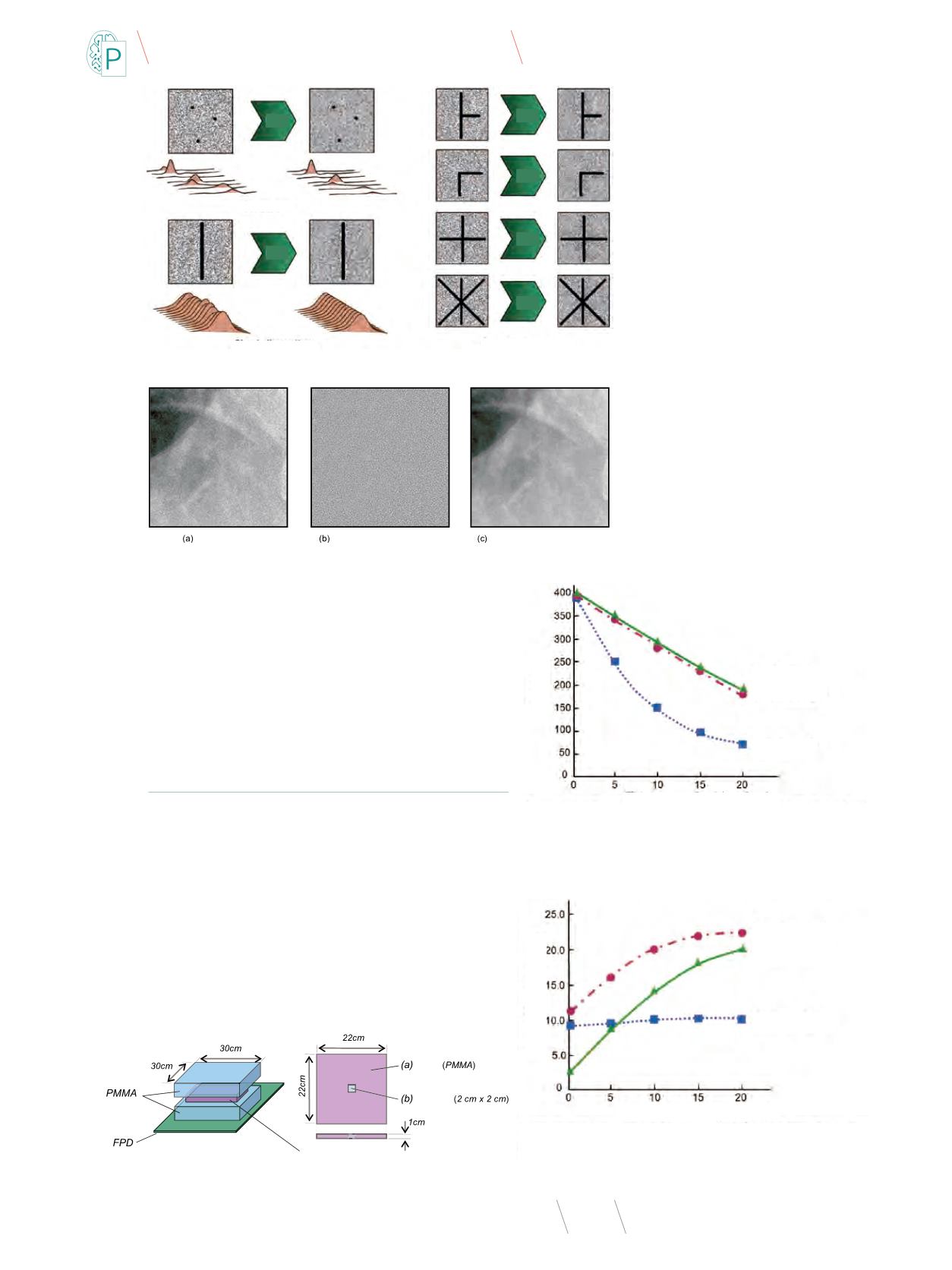

Rys. 7
Poprawa ziarnistości
Rys. 7
Poprawa ziarnistości
Wzór kropek
Filtr
Filtr
Filtr
Filtr
Filtr
Filtr
Wzór linii prostych
Wzór linii złożonych
Oryginalne zdjęcie
Składowe szumu
Po poprawie ziarnistości
Rys. 8
Działanie poprawy ziarnistości (powiększenie)
Otwór
Baza
Fantom kontrastu
Rys. 9
Warunki badania z użyciem fantomu
Witrualna kratka
Ekspozycja z użyciem
kratki przeciwrozproszeniowej
Bez użycia kratki
przeciwrozproszeniowej
Kontrast
Grubość obiektu [cm]
Warunki ekspozycji: napięcie lampy 90kV, SID 100cm,
dawka promieniowania dla obiektu
(5mR), średnia z 10 prób
Kratka przeciwrozproszeniowa: Ratio 8/1, AL, 40 linii/cm
Rys. 10
Poprawa kontrastu przy użyciu Wirtualnej kratki
Warunki ekspozycji: napięcie lampy 90kV, SID 100cm,
dawka promieniowania dla obiektu
(5mR), średnia z 10 prób
Kratka przeciwrozproszeniowa: Ratio 8/1, AL, 40 linii/cm
Witrualna kratka
Ekspozycja z użyciem
kratki przeciwrozproszeniowej
Bez użycia kratki
przeciwrozproszeniowej
Grubość obiektu [cm]
Średnia kwadratowa
Rys. 11
Poprawa ziarnistości przy użyciu Wirtualnej kratki
