Opcje synchronizacji ekspozycji
dla modernizowanych instalacji
aparatów analogowych rtg
Firma Carestream od lat dostarcza niezawodne i bezpieczne
urządzenia, mając 11 000 zestawów DRX-1/1C zainstalowanych
i działających w placówkach klientów. W przypadku moderniza-
cji istniejących sal rentgenowskich wyposażonych w urządzenia
analogowe lub radiologii komputerowej do techniki cyfrowej
można skorzystać z opracowanej przez Carestream serii rozwią-
zań do synchronizacji ekspozycji „Direct Connect”, którą można
zastosować w ponad 160 typach analogowych systemów rtg.
Nowoczesna procedura modernizacji aparatów analogowych
rtg typu Direct Connect firmy Carestream wykorzystuje proste
przejęcie przewodów ręcznego przycisku przygotowania/eks-
pozycji do zapewnienia synchronizacji cyklu pracy detektora
z wybraną ekspozycją. Jest to przedstawione na rysunku 6.
Metoda ta oferuje następujące korzyści:
•
zapewnienie gotowości detektora przed ekspozycją
pacjenta;
•
możliwie długie utrzymywanie detektora w trybie niskiego
zużycia energii w celu zwiększenia czasu pracy na baterii;
Jednym z punktów tolerancji obciążeń przez urządzenia jest
to, że podczas pomiarów akceptowalnych obciążeń urządzenie
musi być w stanie generować obrazy o akceptowalnej jakości.
Większość konkurencyjnych detektorów na rynku ma podane
tolerancje na obciążenia, jednakże wskazują one wartości zapo-
biegające uszkodzeniu urządzenia, a nie gwarantujące wykona-
nie klasyfikowanego obrazowania. Ważnym elementem budowy
jest zapewnienie, że krytyczne elementy obrazujące będą dzia-
łać zadowalająco pod obciążeniem, np. gdy pacjent leży na de-
tektorze (np. podczas badania przyłóżkowego).
Rysunek 5 przedstawia jednorodność obrazu z detektora
DRX Plus z prawidłowym sprzężeniem scyntylatora z prze-
twornikiem, pod obciążeniem 68 kg na cylindrze o średnicy 4
cm, w porównaniu z mniej solidnie wykonanym przetwornikiem
pod obciążeniem jedynie 23 kg. Dla obydwu urządzeń podana
tolerancja na obciążenie wynosi 68 kg, jednakże można porów-
nać istotne punkty niejednorodności obrazu dla urządzenia
o gorszym połączeniu scyntylatora z przetwornikiem. Detektor
C może być w stanie wytrzymać obciążenie 68 kg przed uszko-
dzeniem, jednakże pogorszenie jakości obrazu występuje już dla
obciążenia rzędu 23 kg.
Przycisk
ręczny
Polecenie
przygotowania
Polecenie
naświetlania
Konsola akwizycji
Interfejs
USB
Skrzynka z
interfejsami
systemu
Przyciski
przyg./n
aśw.
innego
produce
nta
Przygotowanie
Naświetlanie
Generator i
panel
sterowania
(innego
producenta)
Źródło promieniowania rtg
Kolimator
Pacjent
Matryca (opcja)
DRX-1/1C
Połączenie
przewodowe/bezpr
zewodowe
Działanie:
1
Detektor ustawiony w stanie wysokiej mocy z
odświeżeniem uruchamianym za pomocą przycisku
przygotowania. Sygnał przygotowania przechodzi
bezzwłocznie przez generator.
2
„Polecenie naświetlania” przełącza detektor w tryb
scalania po ukończeniu cyklu odświeżania.
„Naświetlanie” wysłane, gdy detektor scala sygnał i
działa prawidłowo.
3
Wykonanie cyklu scalania o stałym czasie. Powrót do
stanu niskiej mocy po zakończeniu akwizycji obrazu.
4
Przesłanie podglądu i obrazu do konsoli akwizycji.

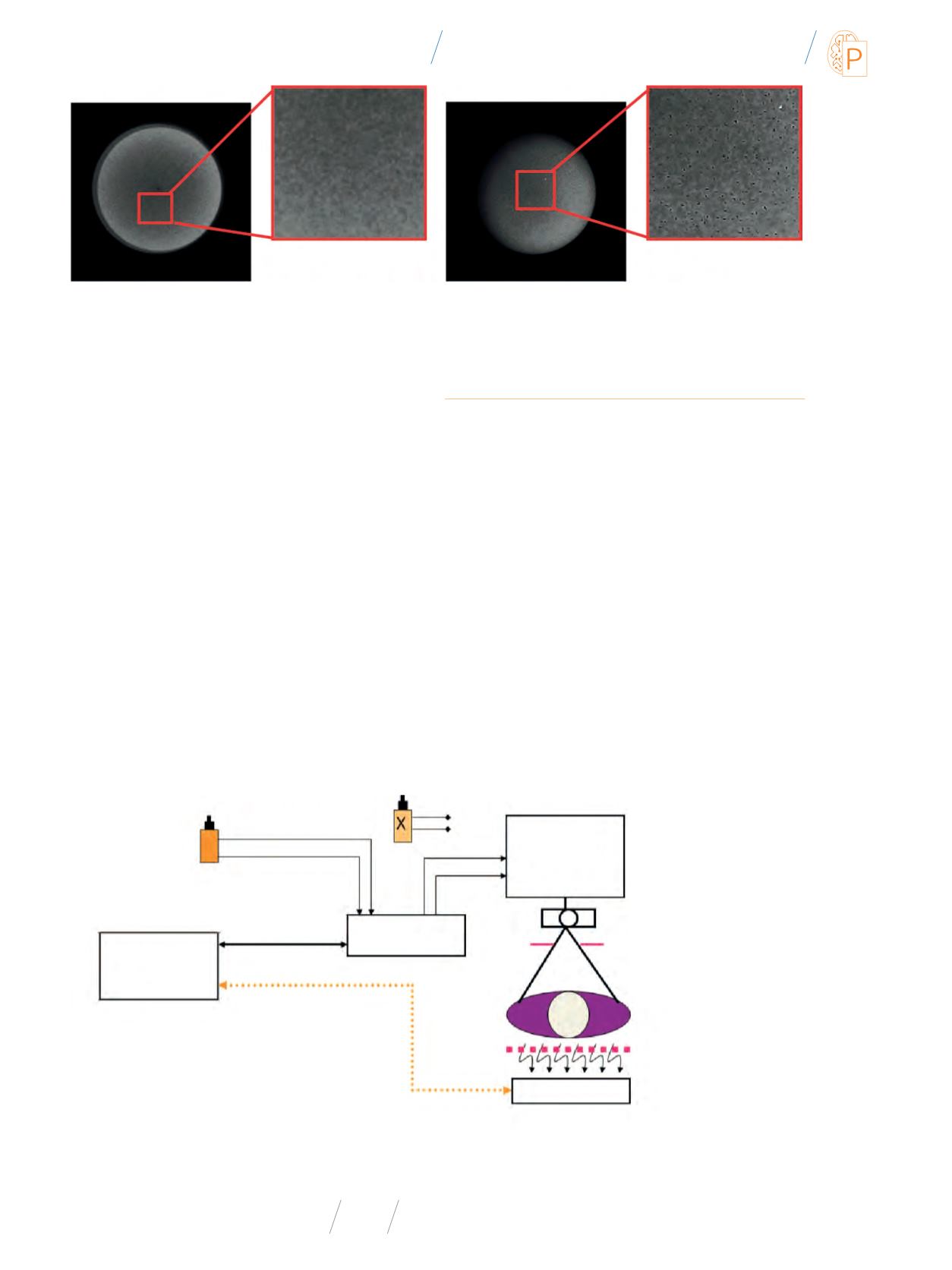

Rysunek 6: Synchronizacja wiązki promienia rtg w trybie bezpośrednim
Rys. 5
Obrazy detektorów obciążonych cylindrem: Urządzenie DRX Plus oraz detektor C
Rys. 6
Synchronizacja wiązki promienia rtg w trybie bezpośrednim
