Wprowadzenie
Jagielloński Pozytonowy Tomograf Emisyjny po-
wstał w oparciu o plastikowe detektory promienio-
wania na Uniwersytecie Jagiellońskim. Nowator-
skie rozwiązanie pozwala na zwiększenie komory
diagnostycznej przy jednoczesnym znaczącym ob-
niżeniu kosztów tomografu w stosunku do obecnie
produkowanych tomografów PET opartych na nie-
organicznych detektorach kryształowych.
Podstawy fizyczne
tomografii PET
Pozytonowa tomografia emisyjna polega na
określaniu rozkładu przestrzennego stężenia
wybranej substancji w organizmie oraz zmian
tego stężenia w czasie. W tym celu podaje się pa-
cjentowi farmaceutyk znakowany izotopem pro-
mieniotwórczym (radiofarmaceutyk). Znacznik
promieniotwórczy dobiera się tak, by rozpadał
się poprzez emisję pozytonów (antyelektronów).
W tomografii wykorzystuje się fakt, że pozyton ze
znacznika i elektron z atomów pacjenta anihilują
przy zetknięciu się ze sobą, a ich masa zamienia się
w energię w postaci kwantów gamma. Najczęściej
są to dwa lecące naprzeciwko siebie kwanty gamma
o energii wynoszącej 511 keV. Detektory promienio-
wania stanowiące tomograf PET ułożone są zwykle
w warstwy tworzące pierścień wokół badanego pa-
cjenta (Rys. 1).
Obecnie we wszystkich komercyjnych tomogra-
fach PET jako detektorów promieniowania używa
się nieorganicznych kryształów scyntylacyjnych.
Kwant gamma wpadający do scyntylatora może
przekazać część lub całość swojej energii elektrono-
wi, wybijając go z powłoki atomowej. Wybity elek-
tron w wyniku jonizacji i ekscytacji atomów lub mo-
lekuł scyntylatora wywołuje w nim błyski światła,
które następnie zamieniane są na impulsy elektrycz-
ne za pomocą przyłożonych do scyntylatorów foto-
powielaczy. Liczba fotonów wytworzonych w ma-
teriale scyntylatora jest proporcjonalna do energii,
którą kwant gamma przekazał elektronowi. Z kolei
ładunek sygnału elektrycznego generowanego
J-PET: nowy Pozytonowy
Emisyjny Tomograf zbudowany
z plastikowych detektorów
Paweł Moskal
1
, Aleksandra Kubica-Misztal
2
1
Wydział Fizyki, Astronomii i Informatyki Stosowanej Uniwersytetu Jagiellońskiego, ul. Łojasiewicza 11, 30-348 Kraków, tel. +48 12 664 45 58,
e-mail:
2
Centrum Transferu Technologii CITTRU Uniwersytetu Jagiellońskiego, ul. Czapskich 4, 31-110 Kraków

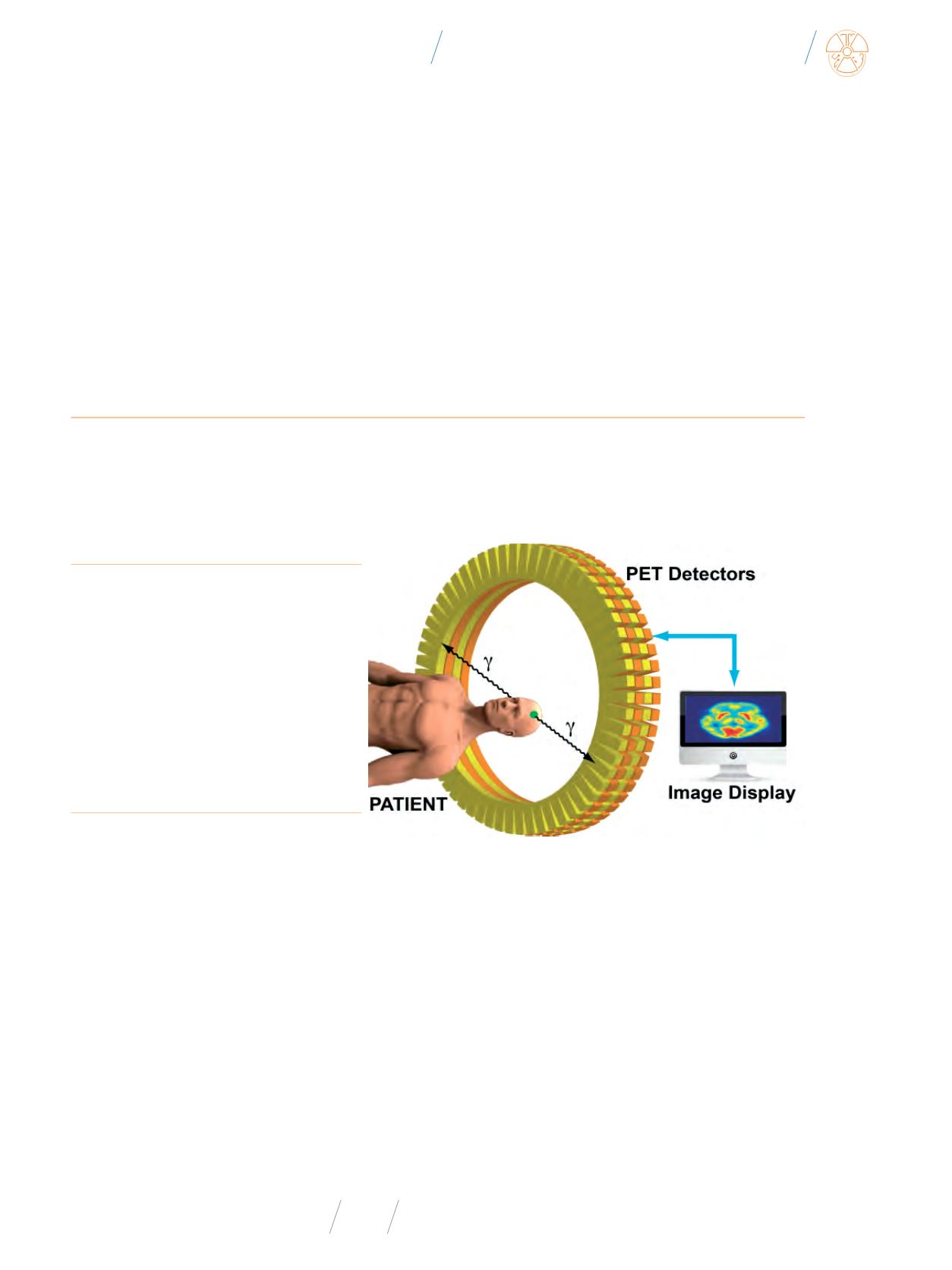

Rys. 1
Schemat Pozytonowego Emisyjnego Tomografu PET
Źródło: Rysunek zaadaptowano z artykułu [1].
