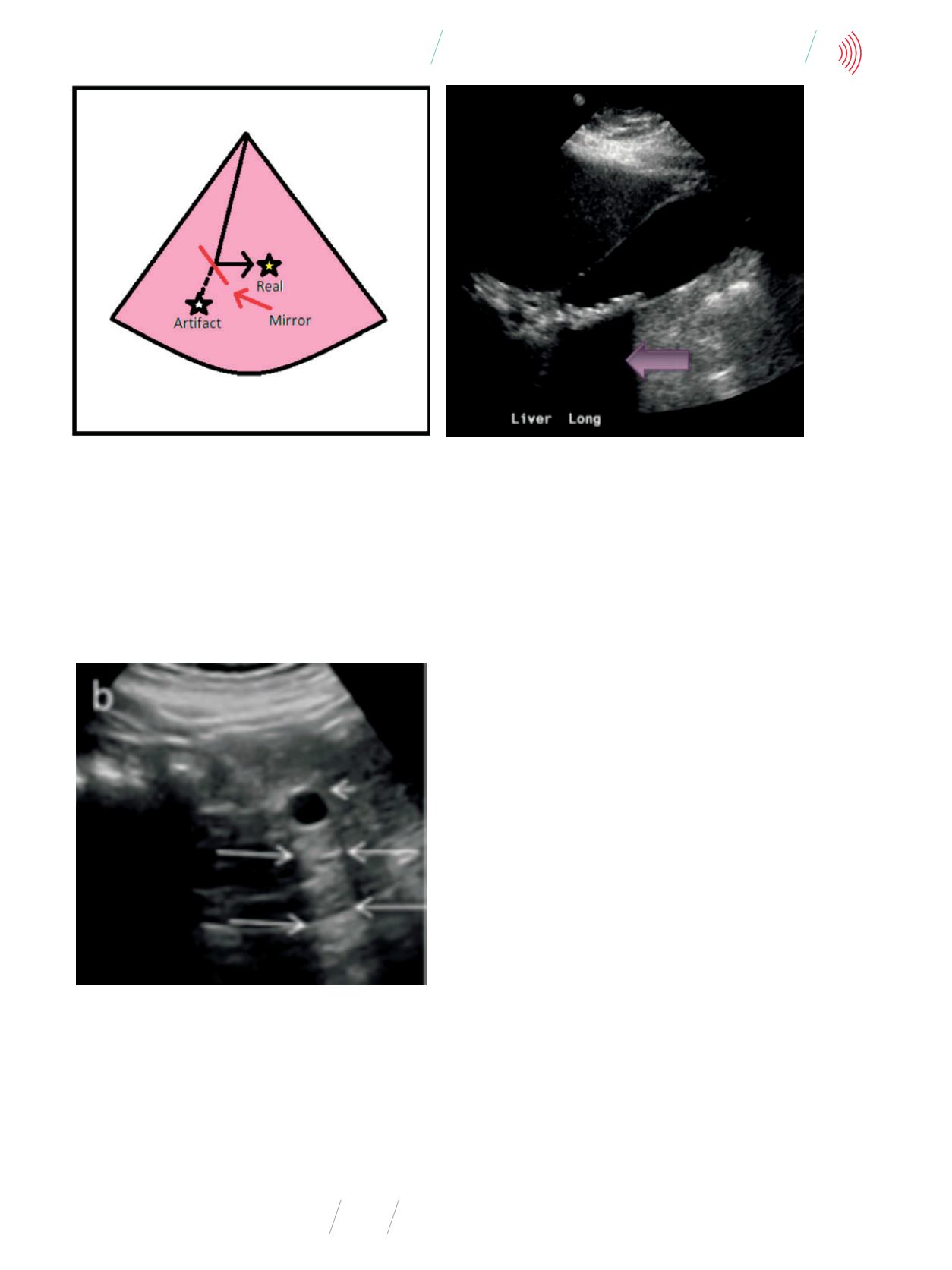

Rys. 1
Schematyczne przedstawienie powstawania artefaktu odbicia lustrzanego
Źródło [14].
Artefakty związane ze
wzmocnieniem akustycznym
Jest to zdolność danej struktury do odbijania fal ultradźwięko-
wych od zmian litycznych i torbielowatych. Ultradźwięki prze-
chodzą przez czyste płyny bezpośrednio; echo pochodzące
z tkanki będącej za płynem jest jaśniejsze (Fot. 6).
Fot. 6
Obraz USG – wzmocnienie akustyczne za torbielą nerki
Źródło: [11].
Obrazy podwójne
Związane są z refrakcja na naturalnych soczewkach akustycz-
nych, np. chrząstka zerowa, granica pomiędzy wątroba i śledzio-
na a tkanka tłuszczowa. Uginanie się wiązki na tych strukturach
może być przyczyna podwojenia (Fot. 7).
Fot. 7
Obraz ultrasonograficzny „podwójnej wątroby”
Źródło: [15].
Artefakty wywołane odbiciem
poza obszarem obrazowania
Sygnał ultradźwiękowy wysyłany jest przez głowicę. Po nim
następuje krótka przerwa w emisji. W trakcie tej przerwy, do-
chodzi do odbioru powracających ech. Lokalizacja badanych
struktur określana jest na podstawie różnicy pomiędzy wysła-
niem impulsu a powrotem echa. Ultradźwięki nie zanikają, lecz
propagują dalej i nadal tworzą echa mogące powrócić do gło-
wicy. Niektóre mogą zostać odebrane przez przetwornik już po
emisji kolejnego sygnału ultradźwiękowego. Aparat USG nie jest
w stanie rozróżnić, które echo jest od którego impulsu, zatem
często zdarza się, że echa z głębokich struktur zostaną odczy-
tane dopiero w następnej linii obrazu ultradźwiękowego (jako
pochodzące od kolejnego impulsu) i błędnie zlokalizowane na
zbyt małej głębokości.
Artefakty związane ze wzmocnieniem w ognisku
Aby przedstawić ten rodzaj artefaktów, należy wyjaśnić, czym
jest rozdzielczość w ultrasonografii.
Względna zdolność rozdzielcza
Pozwala na rozróżnianie dwóch punktów leżących w osi wiąz-
ki. Względna zdolność rozdzielcza jest zdefiniowana jako od-
wrotność najmniejszej odległości dwóch punktów, wciąż ob-
serwowanych jako oddzielne punkty. Im krótszy impuls, tym
mniejsza odległość pomiędzy dwoma obiektami wytwarzają-
cymi dwa sygnały echa, a co za tym idzie, zwiększa się zdolność
rozdzielcza aparatury. Rośnie ona wraz ze wzrostem częstotli-
wości [16].
