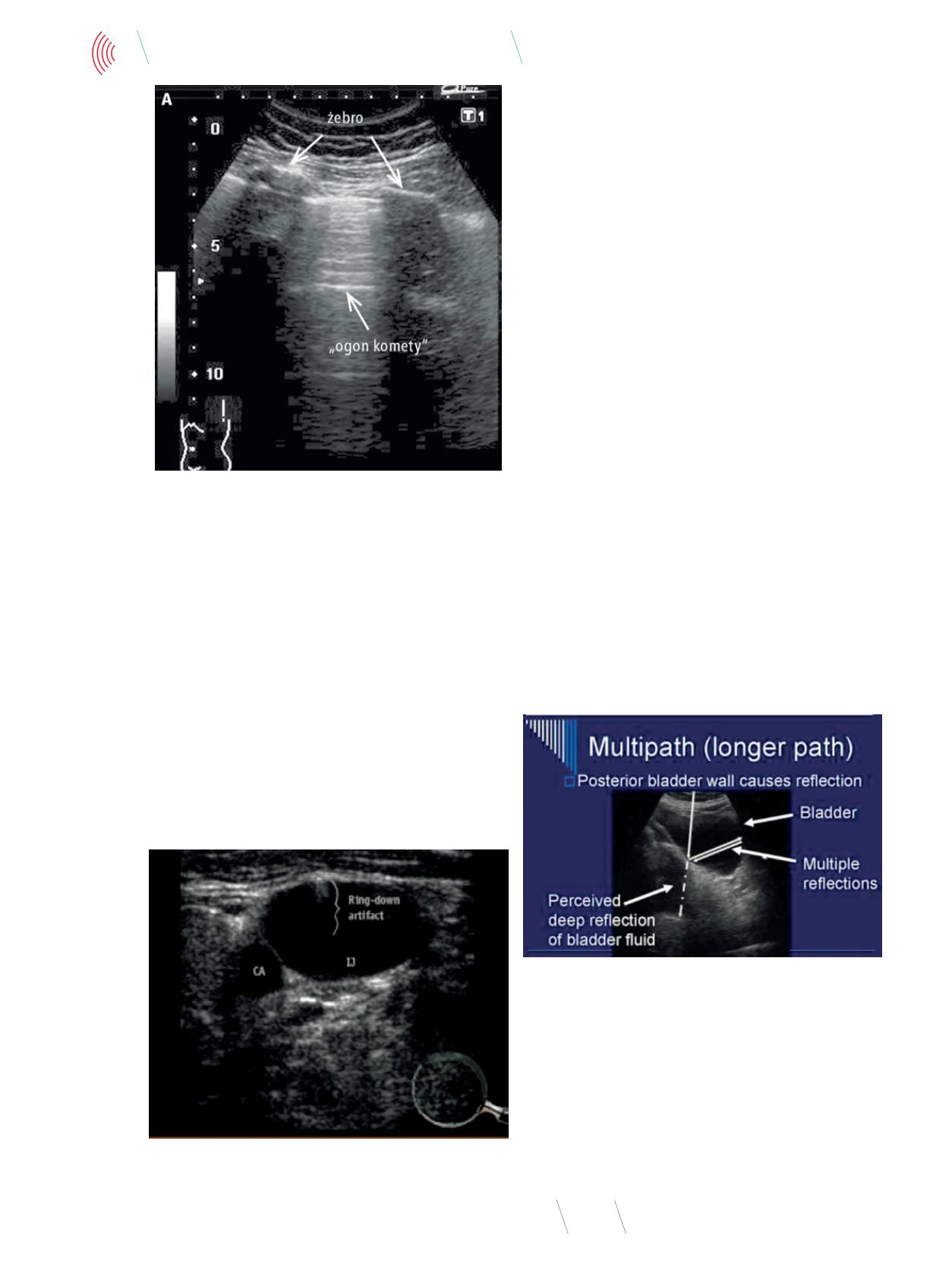

Fot. 3
Obraz ultrasonograficzny ogona komety
Źródło: [8].
Typy rewerberacji:
•
„Ogon komety”
–
powstaje przy powierzchniach granicz-
nych, gdzie dochodzi do częstych odbić, w krótkich od-
stępach czasu. W wyniku tego powstałe echa zlewają się
w pojedynczy artefakt przylegających do siebie pasm wy-
glądających jak warkocz komety.
Artefakt dzwonienia (
ring down artifact
)
Powstaje, kiedy energia wiązki ultradźwiękowej wywołuje rezo-
nans (pogłos, oddźwięk) znajdujących się na jej drodze małych
pęcherzyków gazu i uwięzionego między nimi płynu. Wibracje
powodują wywołanie ciągłej fali dźwiękowej, która jest transmi-
towana do głowicy ultrasonografu. Zjawisko to jest szczególnie
użyteczne w poszukiwaniu wolnego gazu w jamie otrzewnej [9].
Fot. 4
Obraz ultrasonograficzny – artefakt dzwonienia
Źródło: [10].
Załamanie fali/refrakcja
Jedną z podstawowych właściwości fali ultradźwiękowej jest
możliwość jej załamania na granicy różnych ośrodków. Do za-
łamania fali może dojść na przedmiotach w kształcie soczewki,
które zachowują się jak soczewki akustyczne. Aparat ultrasono-
graficzny nie jest w stanie odtworzyć załamania wiązki i zgodnie
z założeniem konstrukcyjnym przyjmuje, że echo porusza się po
linii prostej [3-5]. Zjawisko to może powodować wystąpienie ar-
tefaktów, tzw. cieni brzegowych, pozornego poszerzenia obra-
zowanej struktury czy obrazów podwójnych [11].
Podwójne odbicie
Powstaje w wyniku nałożenia sygnałów ultrasonograficznych
wcześniejszego i bieżącego cyklu – fala z wcześniejszego cyklu
powraca do głowicy w cyklu następnym. Powoduje to nieprawi-
dłowe odwzorowanie narządów. Zazwyczaj wydają się one być
położone bliżej niż w rzeczywistości. Sposobem na pozbycie się
problemu jest zmiana położenia głowicy.
Mulitpatch
Zjawisko pojawia się, gdy droga dźwięku emitowanego przez
głowicę różni się od drogi echa powracającego – jest od niej
dłuższa. Aparat ustala odległość ośrodka neogenicznego na
podstawie pomiaru czasu pomiędzy emisją fali a powrotem
echa. Powoduje to nieprawidłowe przestrzenne zlokalizowanie
źródła echa [12].
Fot. 5
Artefakt multipath za pęcherzem moczowym
Źródło: [13].
Efekt lustrzanego odbicia
Powstaje w wyniku wielokrotnego odbicia wiązki ultradźwię-
kowej od powierzchni silnie odbijającej ultradzwieki np. płuc,
przepony, ścian miednicy do badanej struktury, w wyniku czego
otrzymujemy drugi narząd lub drugą zmianę (Rys. 1).
