Boczna zdolność rozdzielcza
Oznacza możliwość rozróżnienia dwóch punktów leżących
w jednakowej odległości osiowej od przetwornika, lecz usytu-
owanych w różnych kierunkach. Zależy od szerokości wiązki
ultradźwiękowej. Im mniejsza plama ogniska, tym większa zdol-
ność rozdzielcza [16].
W celu poprawy rozdzielczości poprzecznej, ogniskuje się
wiązkę (zawęża), jednak najmniejsza szerokość wiązki występu-
jąca w ognisku będzie się przyczyniała do względnego wzmo-
żenia ech. Jednorodny miąższ narządu zostanie wówczas po-
dzielony na pasy o wzmożonej echogeniczności w ogniskach
i obniżonej echogeniczności pomiędzy nimi [6] .To samo zjawisko
powoduje trudności z uwidocznieniem zmiany o obniżonej ech-
ogeniczności położonej poza ogniskiem.

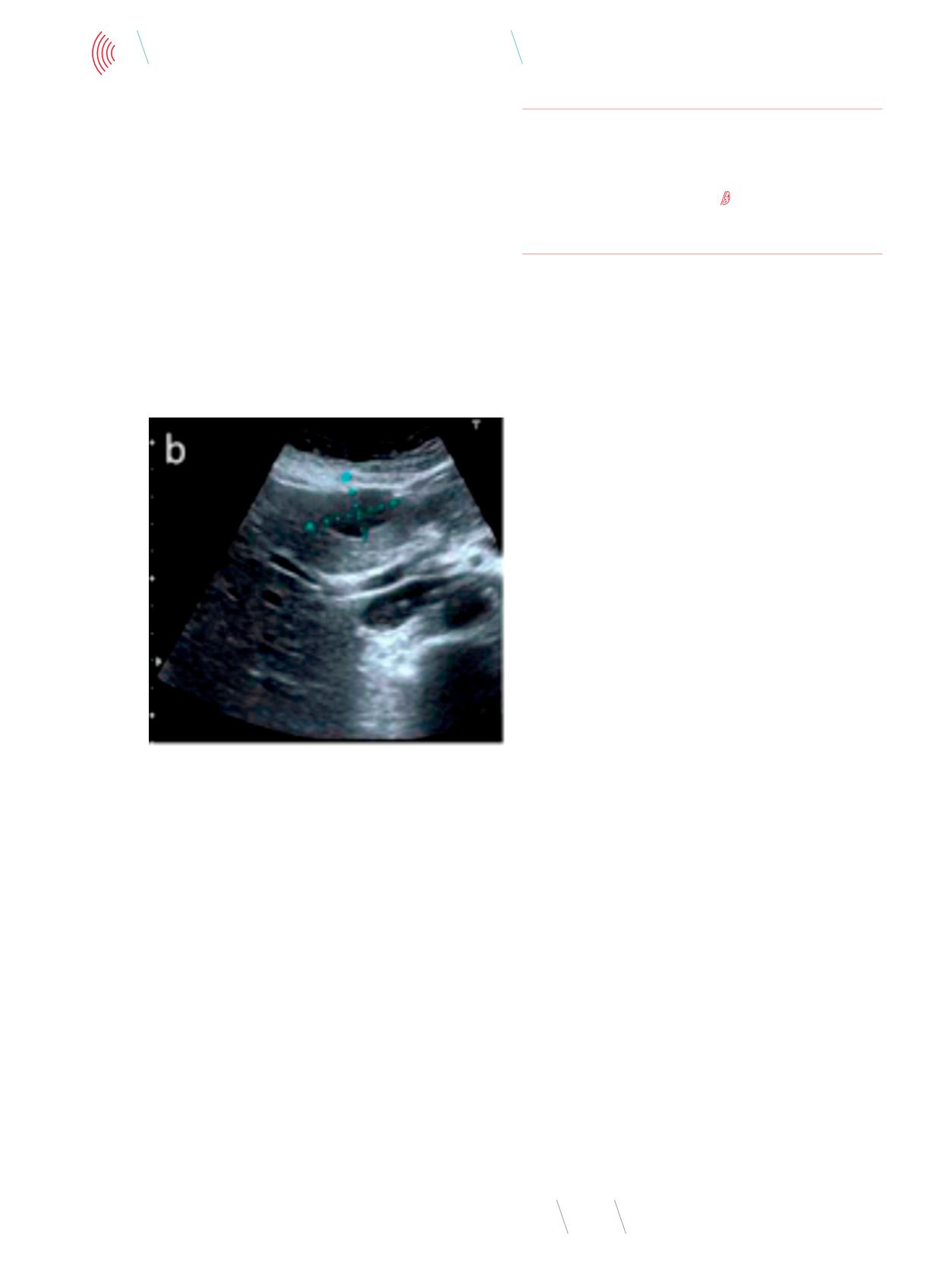

Fot. 8
Nieczytelny obraz torbieli wątroby oznaczonej do pomiaru położonej znacznie
powyżej ogniska, oznaczonego białym trójkątem po lewej stronie ekranu
Źródło: [11].
Artefakty wywołane niezerową
szerokością i grubością wiązki
Artefakty wywołane niezerową szerokością i grubością wiązki
ultradźwiękowej związane są faktem, że wiązka ultradźwiękowa
emitowana przez głowicę ma swój listek główny i listki boczne.
Są one przyczyną nieprawidłowej lokalizacji położenia ośrodka
echogenicznego, ponieważ aparat interpretuje wszystkie echa
powracające do głowicy jako pochodzące z listka głównego.
Listki boczne wiązki generują zazwyczaj bardzo słabe echa i giną
one wśród mocnych ech pochodzących od listka głównego. Pro-
blem pojawia się, gdy listek główny nie natrafia na swej drodze
na ośrodki generujące echo.
Podsumowanie
Rodzajów artefaktów, jakie można odnaleźć w literaturze, jest
więcej i zależą od autora publikacji czy podręcznika. Zdarza się,
że niektórzy lekarze wykorzystują właściwości artefaktów, sto-
sując je do diagnostyki różnicowej.
