Czym jest artefakt?
Jako artefakt określa się tę część obrazu, która błędnie odwzo-
rowuje struktury anatomiczne badanego obszaru [3-5], defor-
mując obraz [1].
Jakie spotykamy
rodzaje artefaktów?
Cień akustyczny (czysty, częściowy, brudny) lub inaczej zwa-
ne artefakty cieniowania akustycznego (tłumienia),
artefakty krawędzi – cienie brzegowe,
rewerberacje,
załamanie fali,
podwójne odbicie,
mulitpatch,
efekt lustrzanego odbicia,
artefakt dzwonienia (tzw.
ring down
),
ogon komety,
wzmocnienie akustyczne,
obrazy podwójne,
artefakty wywołane odbiciami poza obszaremobrazowania,
artefakty związane ze wzmocnieniem w ognisku,
artefakty wywołane przez niezerową szerokość i grubość
wiązki ultradźwiękowej,
artefakty rozdzielczości.
Cień akustyczny
Powstaje, gdy fala ultradźwiękowa napotka struktury, które cał-
kowicie ja pochłaniają lub odbijają. Jeżeli dany narząd, struktura
ma mniejsze tłumienie niż otoczenie, to obserwuje się większą
echogeniczność tkanki tuż za strukturą. Cień akustyczny jest
uważany za bardzo przydatny z punktu widzenia diagnostyki
ultrasonograficznej [6].
Wyrónia się trzy rodzaje cienia akustycznego:
„Czysty” – pojawia się za strukturami zazwyczaj kości czy
zwapnień, które tłumią fale ultradźwiękowa. Docierają-
ce fale ultradźwiękowe są absorbowane przez strukturę,
w wyniku czego brakuje energii na wytworzenie echa za
strukturą.
„Częściowy”
pojawia się za mocno absorbującymi tkan-
kami miękkimi, które nie stanowią silnej bariery dla ultra-
dzwiekow i częs energii pokonuje przeszkodę. Zazwyczaj
występują za guzami posiadającymi dużo tkanki tłuszczowej.
„Brudny”
występuje najczęściej za obszarami zawierają-
cymi gaz. Jest to całkowite odbicie fali ultradźwiękowej na
granicy gaz/tkanka miękka. Odbity impuls reaguje z tkanka-
mi znajdującymi się ponad gazem, powodując echa docie-
rające do granicy gazu, a następnie ponownie do głowicy.

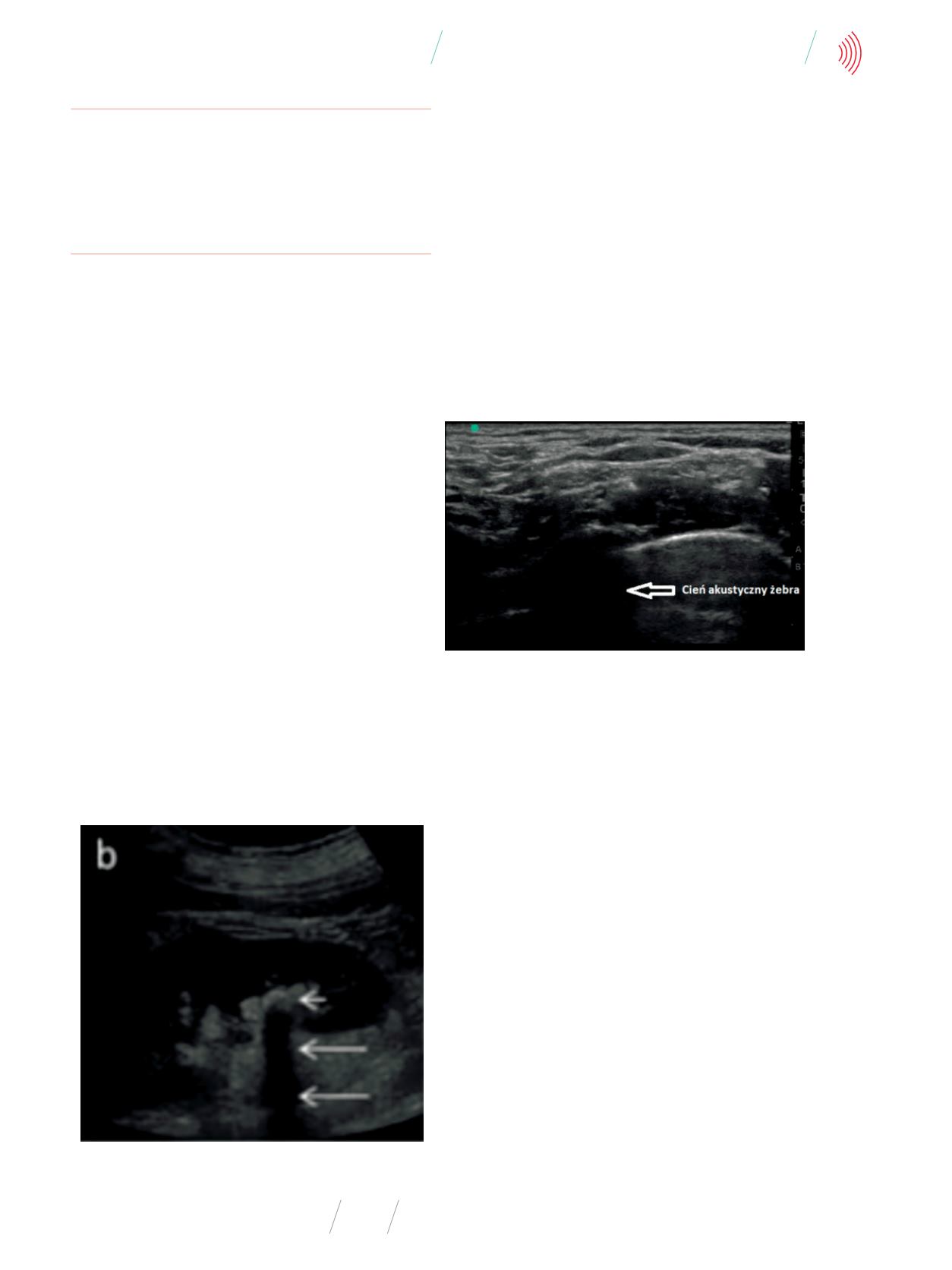

Fot. 2
Cień akustyczny żebra
Źródło: [7].
Artefakty krawędzi – cienie brzegowe
Kierunek załamania fal ultradźwiękowych padających na zakrzy-
wioną powierzchnię rozdzielającą ośrodki zależny jest od kąta
jej padania oraz prędkości przewodzenia ultradźwięków. Ważne
jest w przypadku przejścia z ośrodka o wyższej prędkości (tkanki
miękkie) do ośrodka o niższej prędkości (płyn). Fala ulegnie wte-
dy zakrzywieniu i dośrodkowemu zogniskowaniu [3-5]. Efektem
będzie brak ech z bocznych ścian obszaru płynowego (pęcherza
moczowego) oraz jeszcze z obszarów położonych w prostej linii
za nimi.
Rewerberacje
(inaczej pogłos, odbicia wielokrotne)
Powstają na skutek wielokrotnych odbić fali ultradźwiękowej,
często na pograniczach tkanka miękka/gaz, obszar płynowy/gaz
oraz tkanka miękka/czoło głowicy.
Częs energii odbitej od powierzchni położonej głębiej nie
wraca do głowicy, tylko ponownie odbija się od pierwszej po-
wierzchni granicznej. Takie odbicia powtarzają się do czasu
całkowitego stłumienia fali ultradźwiękowej, dlatego zostały
nazwane odbiciami wielokrotnymi.
Fot. 1
Obraz USG – cień akustyczny za kamieniem nerkowym
Źródło: [6].
