Streszczenie
Z
djęcie skrzydłowo-zgryzowe pozwala na ob-
razowanie koron zębów oraz brzegu wyrostka
zębodołowego szczęki i żuchwy. Powstaje poprzez
ustawienie promienia centralnego zgodnie z prze-
biegiem skrzydła, które zagryza pacjent.
Słowa kluczowe:
radiografia, technika skrzydłowo-
-zgryzowa, pozycjoner
Abstract
B
ite-wing radiograph is the intraoral X-ray that
allows imaging of tooth crowns and alveolar
edge of the maxilla and mandible. It is produced by
setting the central ray according to the wings that
bites patient.
Key words:
radiography, bite-wing technique, X-ray
holder
Podstawy badań stomatologicznych:
zdjęcia wewnątrzustne –
technika skrzydłowo-zgryzowa
Fundamentals of dental research:
intraoral images – bite-wing technique
Piotr Malisz, Anna Dubis
Zakład Elektroradiologii, Instytut Fizjoterapii, Wydział Nauk o Zdrowiu UJ CM,
ul. Michałowskiego 12, 31-126 Kraków, +48 12 421 41 41, e-mail:
284
Wprowadzenie
Technikę wykonywania zdjęć skrzydłowo-zgryzo-
wych wprowadził w 1925 roku w Stanach Zjedno-
czonych dr Howard Riley Raper.
Zdjęcie wykonane w technice skrzydłowo-zgry-
zowej (
Bite-Wing Technique
) uwidacznia korony
górnych i dolnych zębów oraz brzeg wyrostka zębo-
dołowego szczęki i żuchwy. Zdjęcie to nie obrazuje
okolicy okołowierzchołkowej zębów [1]. Na fotogra-
fiach 1 i 2 przedstawiono prawe i lewe zdjęcia skrzy-
dłowo-zgryzowe zębów bocznych u dziecka.
Zdjęcie skrzydłowo-zgryzowe jest zdjęciem we-
wnątrzustnym – błona RTG/detektor umieszczone
są w jamie ustnej, przylegają do językowych po-
wierzchni koron zębów, natomiast lampa rentge-
nowska znajduje się na zewnątrz. Do wykonywania
zdjęć wewnątrzustnych stosuje się punktowe apa-
raty rentgenowskie.
W technice skrzydłowo-zgryzowej błona RTG/
detektor wyposażone są w dodatkowy element
zwany skrzydłem, służący do odpowiedniego ich
ustawienia w jamie ustnej. Pacjent zagryza skrzydło
zębami lub przytrzymuje dziąsłami poprzez wałecz-
ki ligniny.
Skrzydło może być na stałe przyczepione do pa-
kietu z błoną RTG – są to tzw. pakiety skrzydłowo-
-zgryzowe. Na fotografii 3 przedstawiono pakiet
skrzydłowo-zgryzowy.
Dostępne są także jednorazowe skrzydła, w któ-
rych umocowywane są błony RTG. Jednym z takich
rozwiązań jest skrzydło firmy TWIX. Na fotografiach
4 i 5 przedstawiono skrzydło TWIX.
Istnieją również specjalne ramki nazywane pozy-
cjonerami, przystosowane do wykonywania zdjęć
otrzymano / received:
19.10.2014
poprawiono / corrected:
26.11.2014
zaakceptowano / accepted:
03.12.2014

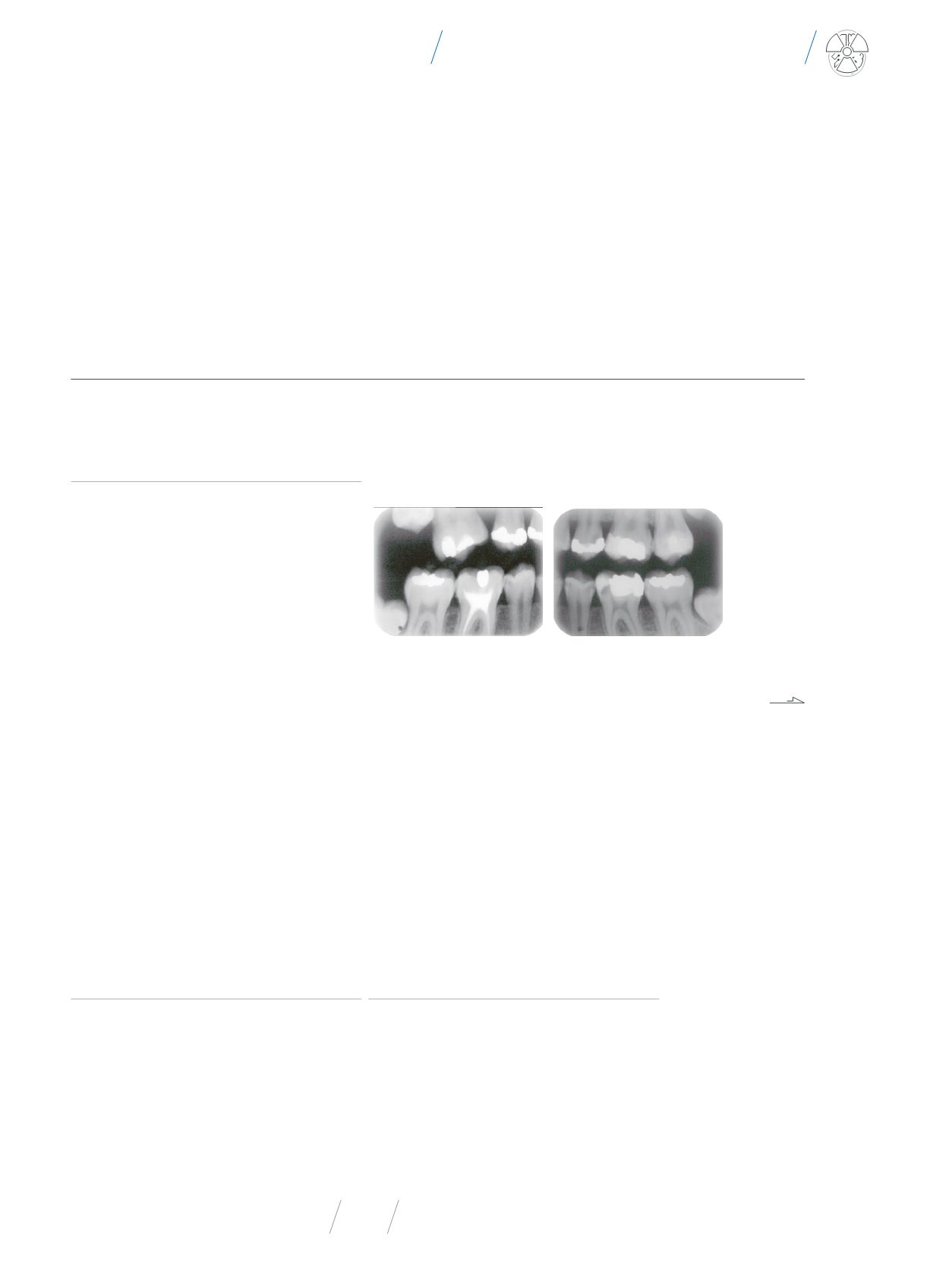

Fot. 1
. Zdjęcie skrzydłowo-zgryzowe
prawe u dziecka (materiał własny)
Fot. 2
. Zdjęcie skrzydłowo-zgryzowe
lewe u dziecka (materiał własny)
