Na fotografii 4 przedstawiono główne parametry sekwencji
izotropowej: grubość warstwy (1 mm), wielkość matrycy (256
x 256), pole widzenia. Wybór optymalnych parametrów pozwala
na otrzymanie obrazu wysokiej jakości i rozdzielczości, a także
możliwość obróbki obrazu w dodatkowych płaszczyznach.
dynamicznych wykreślić krzywą wzmocnienia, która pozwala na
dokładniejszą ocenę zmiany patologicznej.
W pierwszej części fotografii 8 przedstawiono „
post proces-
sing”
badania dynamicznego prostaty w zakładce
„mean curie
”,
która umożliwia wykreślenie krzywej wzmocnienia. Kolejna
część ukazuje mapę dyfuzji z możliwością wyznaczenia średniej
wartości ADC (
Apparent Diffusion Coefficient
). Ostatnia to obrób-
ka angiografii bez kontrastu w zakładce 3D.

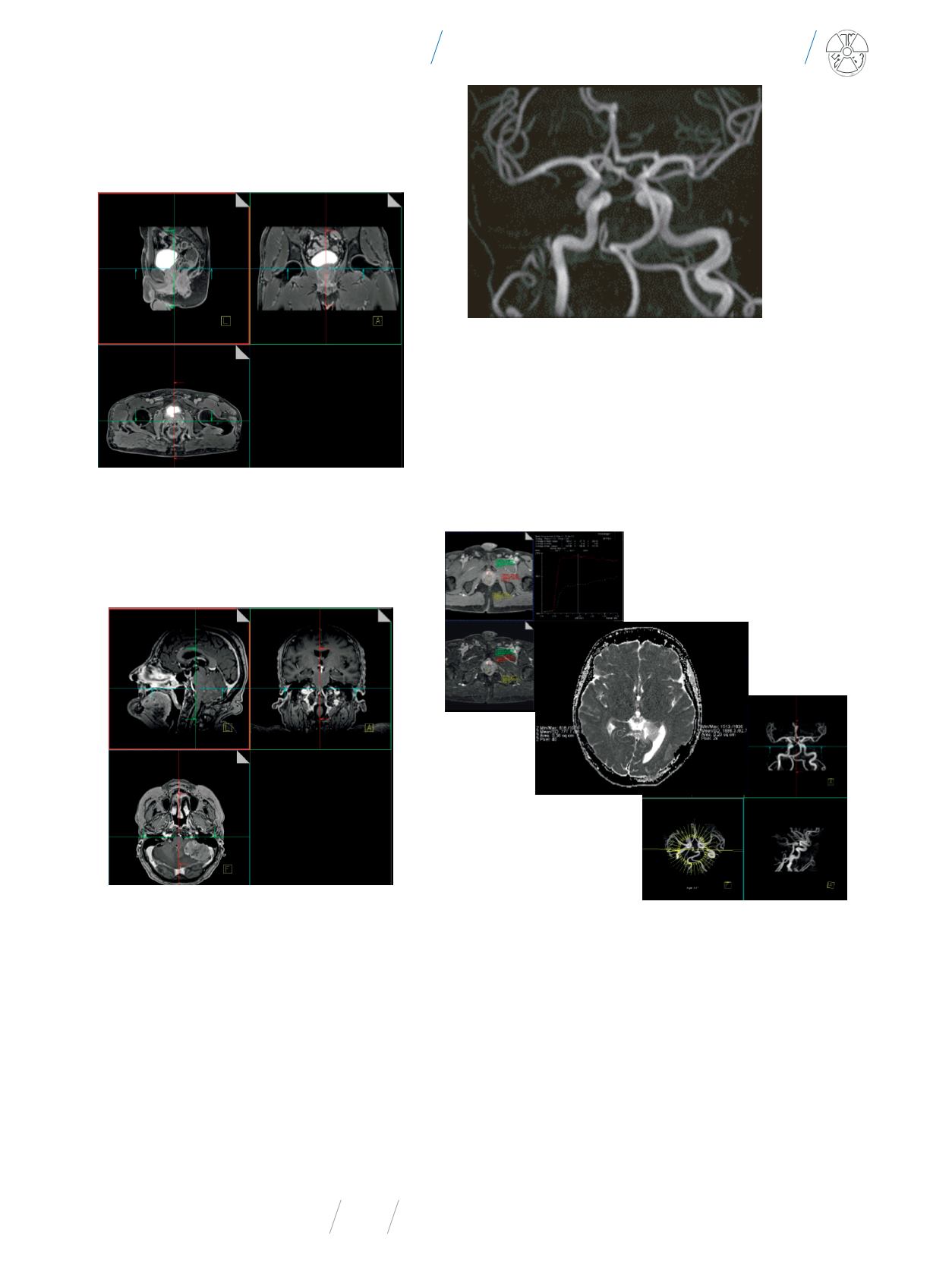

Fot. 5
. Obróbka 3D sekwencji izotropowej (miednica). Badanie wykonane w tej se-
kwencji pozwala na wielopłaszczyznową rekonstrukcję obrazu.
Na fotografii 5 przedstawiono obróbkę sekwencji T1 VIBE
(
Volume Interpolated Breath – Hold Examination
) w zakładce 3D,
która dzięki swojej izotropowości pozwala na wielopłaszczyzno-
wą rekonstrukcję.
Fot. 6
. Obróbka 3D sekwencji izotropowej (głowa). Sekwencja MPR jest bardzo
przydatna w badaniach głowy ze względu na możliwość wielopłaszczyznowej
rekonstrukcji.
Na fotografii 6 przedstawiono obróbkę sekwencji MPR w za-
kładce 3D, która dzięki swojej izotropowości pozwala na wielo-
płaszczyznową rekonstrukcję.
Dodatkowym atutem badania MR jest rekonstrukcja obrazu
wzdłuż linii łamanej i/lub linii krzywej (możliwość odręcznej re-
konstrukcji). Istnieje także możliwość wyboru grubości warstwy
i przyrostu przekrojów w obrazach po rekonstrukcji.
Wykonane rekonstrukcje można zapisać i przekazać leka-
rzowi radiologowi do oceny diagnostycznej badania. Ponadto
można dokonać oceny 2D, pomiaru wielkości zmiany, oceny jej
objętości, a także zmierzyć za pomocą ROI (
Region of Interest
)
wartość ograniczenia na mapach ADC dyfuzji oraz w badaniach
Fot. 7
. Obróbka angiografii TOF (Time of Flight) z wykorzystaniem techniki MIP
(Maximum Intensity Projection)
Fot. 8
. Post processing sekwencji w MR – dynamika w badaniu prostaty, dyfuzja w badaniu
mózgowia, angiografia tętnic mózgowia – TOF (Time of Flight)
Podstawową sekwencją izotropową stosowaną w obrębie gło-
wy i głowy/szyi jest sekwencja MPR, FLAIR (
Fluid Light Attenuation
Inversion Recovery
), CISS (
Constructive Interference in Steady State
),
T1 VIBE (
Volume Interpolated Breath – Hold Examination
). Dodat-
kowe sekwencje izotropowe, które także można wykorzystać do
planowania leczenia, to sekwencja 3D SPACE (
Sampling Perfection
Application Contrasts Evolution
), bardzo dobrze zastępująca se-
kwencję MPR u pacjentów, u których nie można podać kontrastu
z powodu np. niewydolności nerek lub uczulenia na gadolin.
Na fotografii 9 przedstawiono sekwencję SPACE IR (
Sampling
Perfection Application Contrasts Evolution Inversion Recovery
)
umożliwiającą zróżnicowanie istoty białej i szarej.
