Obrazowanie kończyn metodą
tomografii stożkowej
Tomografia komputerowa wiązką stożkową (CBCT) stanowi od-
mianę tradycyjnej tomografii komputerowej (TK). Po raz pierw-
szy została opisana pod koniec lat 70. XX wieku. Główna różnica
pomiędzy tymi dwiema metodami polega na objętości jednora-
zowo obrazowanego obiektu. W tradycyjnej TK obrazowany jest
jedynie wąski wycinek ciała pacjenta z użyciem „wachlarzowej”
wiązki promieni RTG. W celu zobrazowania szerokiego zakresu
struktur anatomicznych za pomocą TK konieczne jest wielokrot-
ne skanowanie pacjenta za pomocą obracającego się wachlarza
promieni RTG. W badaniu CBCT natomiast podczas jednego ob-
rotu detektor wielkopowierzchniowy rejestruje szeroki obszar
struktur anatomicznych pacjenta (Rys. 1).
W tradycyjnej rekonstrukcji TK rozdzielczość przestrzenna
w kierunku osi Z (rozdzielczość przestrzenna w kierunku ruchu
pacjenta) jest określana przez szybkość przechodzenia wachla-
rza promieni RTG przez ciało pacjenta w połączeniu z szybkością
obrotu źródła promieniowania RTG wokół pacjenta. W kierunku
osi Z (tj. w projekcjach strzałkowych i czołowych) rozdzielczość
tradycyjnej TK jest na ogół niższa niż w prostopadłej projekcji
X-Y (tj. w projekcji osiowej).
Należy porównać ten skomplikowany system obrazowania
z metodą CBCT, która oferuje system o uproszczonej budowie.
Przy CBCT nie ma potrzeby stosowania techniki pierścieni śli-
zgowych (
slip ring
) o dużej prędkości. CBCT pozwala także uzy-
skać rekonstrukcję objętości o izotropowej rozdzielczości prze-
strzennej we wszystkich trzech kierunkach.
Na rysunku 2 przedstawiono obraz kolana z preparatu ludz-
kiego uzyskany za pomocą badanego systemu CBCT opra-
cowywanego przez firmę Carestream Health oraz obraz tej
samej próbki zarejestrowany przy użyciu standardowej TK.
Można zauważyć różnicę w rozdzielczości przestrzennej przy
Zalety obrazowania metodą
wolumetrycznej tomografii stożkowej
w badaniach ortopedycznych kończyn
Carestream Health

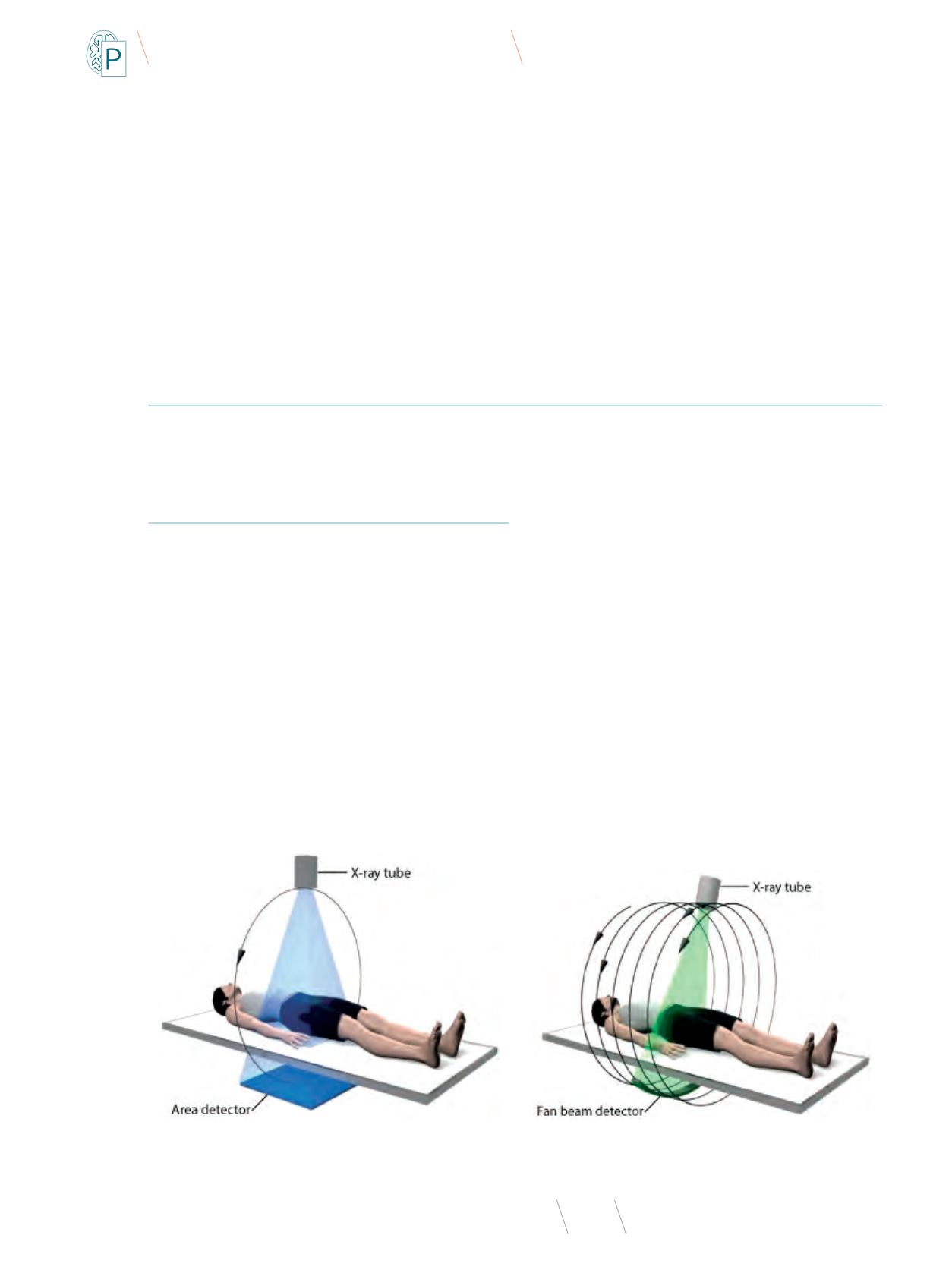

Rys. 1
Porównanie obrazowania metodą tomografii stożkowej i tradycyjnej tomografii komputerowej
Obrazowanie metodą CBCT: Podczas jednego obrotu detektor wielkopowierzchnio-
wy rejestruje szeroki obszar struktur anatomicznych pacjenta.
Obrazowanie tradycyjną metodą TK: Obrazowany jest wąski wycinek ciała pacjenta
z użyciem „wachlarzowej” wiązki promieni RTG i wielu obrotów.
